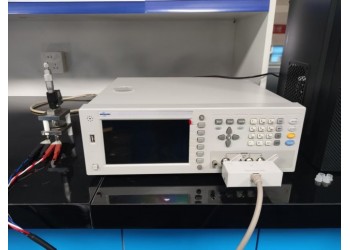

壓電陶瓷阻抗分析儀
一、等效電路模型通過上述分析，可系統評估壓電陶瓷的阻抗特性，指導其在換能器、濾波器等領域的應用優化。
概述GDAT-S是具有多種功能和更高測試頻率的新型阻抗分析儀，體積小，緊湊便攜，便于上架使用。本系列儀器基本精度為0.05%，測試頻率87高1MHz及10mHz的分辨率，4.3寸的CD屏幕配合中英文操作界面，操作方便簡潔。集成了變壓器測試功能、平衡測試功能,提高了測試效率。儀器提供了豐富的接口，能滿足自動分選測試，數據傳輸和保存的各種要求。
介電常數介質損耗測試儀是一種用于測量介質材料介電常數和介質損耗的儀器。在電介質材料的應用中，介電常數和介質損耗是兩個非常重要的參數，它們能夠反映材料的介電性能和電性能。因此，介電常數介質損耗測試儀在材料科學、電子工程、通信工程等領域有著廣泛的應用。
介電常數介質損耗測試儀的基本原理是通過測量電介質材料在交變電場下的響應來計算介電常數和介質損耗。在測試過程中，儀器會向電介質材料施加一個交變電場，并測量材料在該電場作用下的響應。通過分析這些響應，儀器可以計算出介電常數和介質損耗的值。
介電常數介質損耗測試儀的主要特點包括：
高精度測量：該儀器采用的測量技術和算法，能夠實現高精度的介電常數和介質損耗測量。
自動化操作：該儀器具有自動化操作系統，用戶可以通過簡單的操作完成測試。
多功能化：該儀器不僅可以測量介電常數和介質損耗，還可以用于其他相關參數的測量。
可靠性高：該儀器采用穩定可靠的設計和材料，確保了測試結果的準確性和穩定性。
在材料科學領域，介電常數介質損耗測試儀主要用于研究材料的介電性能和電性能。通過該儀器的測試，研究人員可以深入了解材料的微觀結構和介電性質之間的關系，為新材料的研發提供重要的實驗依據。
在電子工程領域，介電常數介質損耗測試儀主要用于檢測電子元件的性能。通過該儀器的測試，可以快速準確地評估電子元件的介電性能和電氣性能，為電子產品的設計和生產提供重要的技術支持。
在通信工程領域，介電常數介質損耗測試儀主要用于研究無線通信設備的電磁波傳播特性。通過該儀器的測試，可以深入了解電磁波在通信介質中的傳播規律和衰減特性，為通信設備的優化設計提供重要的實驗依據。
除了在材料科學、電子工程和通信工程等領域的應用外，介電常數介質損耗測試儀還可以應用于其他涉及電介質材料的領域，如電力工程、生物醫學等。通過該儀器的測試，可以幫助相關領域的研究人員深入了解材料的介電性能和電性能，為相關領域的發展提供重要的技術支持。
總之，介電常數介質損耗測試儀是一種非常重要的實驗儀器，廣泛應用于多個領域。通過該儀器的測試，可以幫助研究人員深入了解材料的介電性能和電性能，為相關領域的發展提供重要的技術支持。隨著科技的不斷進步和應用需求的不斷提高，介電常數介質損耗測試儀將會在未來發揮更加重要的作用。
性能特點4.3寸F液晶顯示中英文可選操作界面87高1MHz的測試頻率，10mHz分辨率
平衡測試功能變壓器參數測試功能87高測試速度:13m/次電壓或電流的自動電平調整（AC）功能V、I 測試信號電平監視功能內部自帶直流偏置源可外接大電流直流偏置源10點列表掃描測試功能30Ω、50Ω、100Ω可選內阻內建比較器，10檔分選和計數功能內部文件存儲和外部U盤文件保存測量數據可直接保存到U盤R232C、 UB 、AN、HANDR、GPIB、DCI接口
技術參數顯示器:480×RGB×272，4.3寸F CD顯示器。測試信號頻率：20Hz—1MHz87小分辨率：10mHz，4位頻率輸入準確度：0.01%AC電平測試信號電壓范圍：10mV—2Vrm電壓87小分辨率:100μV，3位輸入準確度AC ON 10% x設定電壓 + 2mVAC OFF 6% x設定電壓 + 2mV測試信號電流范圍：100μA—20mA電流87小分辨率：1μA，3位輸入
準確度AC ON 10% x設定電流 + 20μAAC OFF 6% x設定電壓 + 20μADC偏置電壓源電壓 / 電流范圍：0V—±5V / 0mA—±50mA分辨率：0.5mV / 5μA電壓準確度：1% x設定電壓 + 5mVIO ON：用于電感、變壓器加偏置測試AC源內阻IO ON：100ΩIO OFF：30Ω、50Ω、100Ω可選DCR源內阻：30Ω、50Ω、100Ω可選阻抗測試參數：|Z|, ||, C, , X, B, R, G, D, Q,θ, DCR, Vdc-Idc測試頁面參數顯示：一組主、副參數；10點列表掃描變壓器測試參數：DCR1(初級，2端), DCR2（次級，2端），M（互感），N，1/N,Pha(相位), k(漏感)，(初、次級電容)，平衡測試.
基本測量準確度阻抗測試參數:0.05%N:0.1%校準條件預熱時間：≥30分鐘；環境溫度：23±5oC；信號電壓：0.3Vrm-1Vrm；清“0”：OPN、HOR后；測試電纜長度：0 m測量時間(≥10 kHz):快速: 13 m /次，中速: 67 m/次，慢速: 187 m/次，另加顯示字符刷新時間CR參數顯示范圍| Z | , R ,X，DCR：0.00001Ω — 99.9999MΩ||,G,B：0.00001μ — 99.9999C：0.00001pF — 9.99999F：0.00001μH — 99.9999kHD：0.00001 — 9.99999Q：0.00001 — 99999.9θ(DG)：-179.999o — 179.999oθ(RAD)：-3.14159 — 3.14159Δ%：-999.999% — 999.999%等效電路：串聯, 并聯量程方式：自動, 保持觸發方式：內部, 手動, 外部, 總線平均次數：1－256.
校準功能：開路, 短路全頻、點頻校準， 負載校準數學運算：直讀, ΔAB, Δ%延時時間設定：0 -- 999, 87小分辨率100u比較器功能10檔分選，BIN1～BIN9、NG、AUX檔計數功能
PA、FAI前面板D顯示.
列表掃描10點列表掃描可對頻率、AC電壓/電流、內/外DC偏置電壓/電流進行掃描測試每掃描點可單獨分選內部非易失性存儲器：100組CRZ儀器設定文件，201次測試結果外部UB存儲器GIF圖像CRZ儀器設定文件測試數據UB存儲器直接存儲
接口I/O接口：HANDR，從儀器后面板輸出串行通訊接口：UB、R232C并行通訊接口：GPIB接口（選件）網絡接口：AN存儲器接口：UB HO（前面板）偏置電流源控制接口DCI
使用DCI接口可控制外部直流偏流源，偏置電流87大可達120A。
選件，DCI與GPIB 只能2者選1通用技術參數工作溫度, 濕度：0℃－40℃, ≤ 90%RH
電源電壓：220V±20%，50Hz±2Hz功耗87大80VA體積(W×H×D)： 280 mm × 88 mm × 370 mm(無護套)，369 mm × 108 mm × 408 mm(帶護套)。重量：約5kg
面板介紹GDA-前面板簡介商標及型號：儀器商標及型號COP鍵：圖片保存鍵，保存測試結果圖片到UB 存儲器。MA菜單鍵：按MA鍵，進入儀表測量功能相應的測試顯示頁面。UP菜單鍵：按UP鍵，進入儀表功能設置和相應的測試設置頁面。
M菜單鍵：按M鍵，進入系統設置頁面。
數值鍵：數值鍵用于向儀器輸入數據。數值鍵由數字鍵0至9，小數點.和+/-鍵組成。
C鍵：退出鍵。←鍵：BACKPAC 鍵。按此鍵刪除輸入數值的87后一個數字。PA 指示燈：測試判斷合格D 指示FAI 指示燈：測試判斷不良D 指示R鍵：按R鍵,僅在變壓器自動掃描時終止掃描，其他頁面儀器不執行任何操作。
RIGGR鍵：當儀器觸發方式設定為 MAN (手動)模式時，可按該鍵手動觸發儀器。NR鍵：NR鍵用于終止數據輸入，確認并保存輸入行（CD 87下面一行）顯示的數據。測試端（UNKNOWN）：四端測試端，用于連接四端測試夾具或測試電纜，對被測件進行測量。
電流激勵(Hcur)；電壓取樣(Hpo)；電壓取樣低端(po)；電流激勵低端(cur)。
機殼接地端：該接線端與儀器機殼相連。可以用于保護或屏蔽接地連接。光標鍵 (CUROR)：光標鍵用于在CD 顯示頁面的域和域之間移動光標。當光標移動到某一域，該域在液晶
顯示屏上以加亮顯示。
軟鍵：六個軟鍵可用于選擇控制和參數，每個軟鍵的左方都有相應的功能定義。軟鍵定義隨顯示頁面不同而改變。記錄鍵 (OG)：此鍵在MA 界面插入U 盤后自動記錄測試數據，于M 保存系統設置。
CD 液晶顯示屏：800x480 彩色F CD 顯示屏，顯示測量結果，測量條件等。電源開關(POWR)：電源開關。DC BIA鍵：DC BIA鍵用于允許或禁止0-100mA/10V 直流偏置電源輸出。按DC BIA鍵，DCV BIA
按鍵會被點亮，表示允許直流偏置輸出；再次按DC BIA鍵，DC BIA 按鍵會熄滅，
表示禁止直流偏置輸出。在有些無法加DC BIA 的非測試畫面，按此鍵將無反應。
KOCK鍵：按KOCK鍵，KOCK按鍵會被點亮，表示當前面板按鍵功能被鎖定；再次按KOCK鍵, KOCK按鍵會熄滅，表示解除鍵盤鎖定狀態。如果口令功能設置為“ON”，解除鍵盤鎖定時需輸入正確的口令，否則無法解除鍵盤鎖定。當儀器受到R232 控制時KOCK按鍵會被點亮。再次按KOCK鍵, KOCK按鍵會熄滅，表示回到本地解除鍵盤鎖定狀態。
UB HO 接口：用于連接U 盤存儲器,進行文件的保存與調用。DC OURC鍵：DC OURC鍵,此功能鍵預留，以便將來擴展使用。
GDA-后面板簡介AN 接口：網絡接口，實現網絡系統的控制與通訊。UB DVIC 接口：UB 通訊接口，實現與電腦的聯機通訊。
R232C 串行接口：串行通訊接口，實現與電腦的聯機通訊。HANDR 接口：HD 接口，實現測試結果的分選輸出。
I-488 接口(選購件)：GPIB 接口，實現與電腦的聯機通訊。
機殼接地端：該接線端與儀器機殼相連。可以用于保護或屏蔽接地連接。
電源插座：用于輸入交流電源。
開機插上三線電源插頭，注意：應保持供電電壓、頻率等條件符合上述規定。電源輸入相線、零線N、地線 應與本儀器電源插頭上的相線，零線相同。打開電源，按下前面板上左下角電源開關，儀器開啟，顯示開機畫面 。
顯示區域定義GDA-用了65k 色的4.3 寸寬屏F 顯示屏，顯示屏顯示的內容被劃分成如下的四個顯示區域顯示頁面區域：該區域指示當前頁面的名稱。軟鍵區域：該區域被用于顯示軟鍵的功能定義。軟鍵的定義隨光標所在的域的位置不同而具有不同功能的定義。
測量結果/條件顯示區域：該區域顯示測試結果信息和當前的測試條件。助手顯示區域：該區域用于顯示系統提示信息。
按主菜單鍵后相應顯示的頁面MA 鍵CR測量功能時，用于進入元件測量顯示頁面。主要關于電容、電阻、電感、阻抗測量功能菜單的起始按鍵，這部分的功能頁面有（使用“軟鍵”選擇下述頁面功能，下同）：<測量顯示><檔號顯示><檔計數顯示><列表掃描顯示>
UP功能鍵此鍵用于進入元件測試各設置畫面。這部分的功能頁面有：<元件測試設置><用戶校正>極限設置>列表設置>
M 鍵用于進入系統設置主頁。主要關于系統設置、文件列表功能菜單的起始按鍵。這部分的功能頁面有：系統設置>網絡設置>默認設置>系統操作>
基本操作按UP鍵后，將顯示<測量頁面>，使用光標鍵(←→ ↑ ↓)將光標移到你想要的設置位。例如：“功能：R-X”,然后按軟建使“功能：R-X”改為“功能：Cp-D”。
再按光標鍵↓，使光標至“頻率：1.00000KHz”，如要改變頻率值，可通過按數字鍵組，選定后再按“NR”鍵，完成測試頻率的設置，也可使用軟鍵完成頻率的加減設置。用同樣的方法可完成其它參數的設置。當一個數字鍵按下后，軟鍵區域將顯示可以使用的單位軟鍵。你可以按單位軟鍵或者NR鍵結束數據輸入。當使用NR鍵結束數據輸入時，數據單位為相應域參數的默認單位：Hz, V 或A。例如測試頻率的默認單位為Hz。數值設置完成后，按“MA”鍵，進入測量顯示頁面。
用戶校準操作相關測試夾具連接后，要進行“用戶校準”調節，按菜單鍵UP, 按軟鍵用戶校正，進入<用戶校正>頁面。
<用戶校正>頁面的開路，短路和負載校正功能可用于消除分布電容，寄生阻抗和其它測量誤差。提供兩種校正方式。一種是采用插入法對所有頻率點進行開路和短路校正。另外一種是對當前設定頻率點進行開路，短路和負載校正。
開路校正GDA- 的開路校正功能能消除與被測元件相并聯的雜散導納（G, B）造成的誤差。開路校正功能操作步開路校正包括采用插入計算法的全頻開路校正和對所設定的2 個頻率點進行的單頻開路校正。執行下列操作步驟利用插入計算法對全頻率進行開路校正。
移動光標至開路設定域，屏幕軟鍵區顯示下列軟鍵。將測試夾具連接到儀器測試端。并調節夾具的二個電極的間距>8mm，沒有連接到任何被測元件。
按軟鍵 開路全頻清零，將對所有頻率點的開路導納（電容和電感）進行測量。開路全頻校正大約需要75 秒的時間。在開路全頻校正過程中，顯示下面軟鍵。中止該軟鍵可中止當前的開路校正測試操作。保留原來的開路校正數據不變。
按軟鍵 DCR 開路，將進行直流電阻功能下開路電阻的測量。按軟鍵 開 , 使開路校正有效，將在以后的測試過程中進行開路校正計算。如果頻率1，頻率2。設置為OFF, 開路校正計算采用插入法所計算出的當前頻率的開路校正數據。如果頻率1，頻率2 設置為ON, 同時當前測試頻率等于頻率1，頻率2， 則頻率1，頻率2 的開路校正數據將被用于開路校正的計算。
按軟鍵 關 ，關閉開路校正功能。以后的測量過程中將不再進行開路校正的計算。短路校正
GDA- 的短路校正功能能消除與被測元件相串聯的寄生阻抗（R, X）造成的誤差。
短路校正功能操作步驟短路校正包括采用插入計算法的全頻短路校正和對所設定的2 個頻率點進行的單頻短路校正。執行下列操作步驟利用插入計算法對全頻率進行短路校正。
移動光標至短路設定域，屏幕軟鍵區顯示下列軟鍵。
將測試夾具連接到儀器測試端。用一個短路校準附件放置于二個極片之間,調節電極間距,使二電極短路.按軟鍵 短路全頻清零，將對全部的短路寄生阻抗（電阻和電抗）進行測量。短路全頻校正大約需要75 秒的時間。 在短路全頻校正過程中，屏幕顯示下面軟鍵。
該軟鍵可中止當前的短路校正測試操作。保留原來的短路校正數據不變。
按軟鍵 DCR 短路，將進行直流電阻功能的短路電阻的測量。按軟鍵 開 , 使短路校正有效，W2818A 將在以后的測試過程中進行短路校正計算。如
果頻率1，頻率2 設置為OFF, 短路校正計算采用插入法所計算出的當前頻率的短路
校正數據。如果頻率1，頻率2 設置為ON, 同時當前測試頻率等于頻率1，頻率2， 則
頻率1，頻率2 的短路校正數據將被用于短路校正的計算。按軟鍵 關 ，關閉短路校正功能。以后的測量過程中將不再進行短路校正的計算。
關于CR電橋（阻抗分析儀）的綜合信息整理：
1. ?基本定義與功能?
CR電橋（數字電橋）是一種用于測量電感（）、電容（C）、電阻（R）及阻抗參數的電子儀器，其核心功能包括：
測量元件的交流電阻、品質因數（Q）、損耗因數（D）等參數?。
支持頻率范圍從工頻至100kHz，部分型號精度可達0.02%?。
2. ?工作原理?
?傳統電橋法?：通過比較待測元件與標準元件的電橋平衡條件計算參數?。
?現代數字技術?：采用相敏檢波、模數轉換和復數運算，脫離傳統橋式結構，實現高精度測量?。
3. ?典型應用場景?
?工業領域?：用于來料檢驗、PCB制作、失效分析等?。
?實驗室研究?：測量磁性材料、液晶單元、電力設備的介電特性?。
?替代內阻測試儀?：通過串聯電解電容隔離直流干擾，可測量電池內阻?
4. ?使用注意事項?
?環境要求?：需預熱10分鐘以達到熱平衡，避免溫濕度干擾?。
?連接規范?：測試時需短接電纜末端，屏蔽元件外殼接地以減少誤差?。
?參數選擇?：根據測量需求選擇主參數（/C/R）和副參數（Q/D）?
阻抗分析儀概述
阻抗分析儀是一種用于測量復數阻抗（包括幅值、相位角、實部、虛部等參數）的電子測試儀器，廣泛應用于電子元器件、材料科學、生物醫學及工業檢測等領域?。其核心原理基于相敏檢測技術，通過同步測量被測器件的電壓和電流，計算阻抗參數，并支持頻率掃描與圖形化顯示?。
主要技術參數
?頻率范圍?：覆蓋?Hz至GHz（40Hz-110MHz，超高頻型號可達1MHz-3GHz）?。
?阻抗范圍?：從?Ω（微歐）到Ω（太歐）?。
?測量精度?：基本精度可達±0.05%-±0.08%?。
?功能特性?：支持阻抗、電容、電感、介電常數等多參數測量，部分型號具備溫度依賴性分析（-55°C至+150°C）?。
應用領域
?電子元器件?：電容器、電感器、電阻器的阻抗特性測試?。
?材料研究?：壓電陶瓷、聚合物、生物組織的介電常數與電導率分析?。
?工業檢測?：超聲波換能器、蜂鳴片等器件的生產質量控制?。
與CR測試儀的區別
?CR測試儀?：通常采用單一頻率測量，提供電容、電感、電阻的固定值?。
?阻抗分析儀?：支持掃頻測試，可生成阻抗-頻率曲線，適用于動態特性分析?
阻抗分析儀的基本原理
阻抗分析儀通過施加?已知頻率和幅度的交流信號?到被測元件，同步測量其電壓、電流的?幅值比?和?相位差?，從而計算復數阻抗（實部為電阻，虛部為電抗）?。其核心原理基于?歐姆定律?和?相敏檢測技術?，具體流程包括：
?信號激勵?：儀器產生正弦波信號，通過測試夾具施加至被測對象?。
?同步檢測?：測量電壓與電流的幅值及相位差，利用相敏技術分離實部（電阻）和虛部（電抗）?。
?參數計算?：根據公式 Z = \fracVIZ= IV
結合相位差計算阻抗的模值和相位角?。
技術特性與測量模式
?頻率范圍?：覆蓋?Hz至GHz，如安捷倫4294A支持40Hz-110MHz?，高精度型號可達0.05%基本精度?。
?測量模式?：
?四線開爾文連接?：消除接觸電阻影響，適用于毫歐級小電阻測量?。
?掃頻分析?：通過頻率掃描獲取阻抗隨頻率變化的特性曲線?。
?等效電路模型?：可推導電導、電容、電感等參數?。
典型應用場景
?電子元件測試?：如電容、電感、壓電陶瓷的阻抗特性分析?。
?材料科學?：評估介電材料、電池內阻等?。
?生物醫學?：生物組織阻抗測量（如細胞電特性）?。
阻抗分析儀校準步驟詳解
1. ?校準前的準備工作?
?環境要求?：確保測試環境溫度、濕度穩定，避免電磁干擾（如關閉無線設備）?。
?設備檢查?：確認連接線無松動、氧化或損壞，使用高質量線纜以減少信號損耗?。
?預熱儀器?：開機后預熱30分鐘至1小時，消除熱漂移影響?。
2. ?校準流程?
?開路校準?：斷?預熱儀器?：開機后預熱30分鐘至1小時，消除熱漂移影響?。
2. ?校準流程?
?開路校準?：斷開測試夾具，使電極處于開路狀態，在儀器菜單中選擇“Opn Circui”校準?。
?短路校準?：將電極接觸形成短路，選擇“hor Circui”校準，消除夾具殘余阻抗?。
?負載校準?：使用標準電阻/電容（如100pF、10pF）連接夾具，按提示完成“oad”校準?。
3. ?校準后驗證?
?標準器件測試?：用已知值的標準器件（如1000Ω電阻）驗證測量結果是否在誤差范圍內?。
?數據記錄?：保存校準數據，記錄校準日期、環境條件及結果，便于后續追溯?。
4. ?注意事項?
?定期校準?：建議每年至少校準一次，高頻使用或環境變化大時需縮短周期?。
?夾具補償?：若更換夾具或線纜，需重新校準以消除新引入的寄生參數?。
阻抗分析儀的校準周期
阻抗分析儀的校準周期需根據儀器類型、使用頻率及精度要求綜合確定，以下為關鍵要點：
?校準后的周期建議?
校準后，建議?每年校準一次??。若后續校準結果顯示誤差仍在允許范圍內，可逐步延長至2年，但z長不超過5年?。
期間需定期進行?期間核查?（如每季度或半年），若發現數據不穩定，需立即重新校準?。
?高頻使用或高精度場景?
若儀器用于高頻檢測或對精度要求（如科研領域），建議縮短至?半年一次??。
更換關鍵部件或維修后，必須重新校準?。
?校準周期的科學依據?
校準周期需平衡?風險控制?（避免超差）與?經濟性?（降低校準成本）?。
參考校準實施日期（校準報告中的關鍵時間點）計算周期有效性?。
