一、概 述
SW-600CTR 無線測溫系統采用無源 CT 取電設計,把該裝置的測溫組件安裝在高壓開關載流導
體易發生溫升的連接點附近，就可以通過無線數據傳輸方式，解決安裝在高電位端的溫度傳
感器信號向低電位端儀表的隔離傳輸。對于移開式的開關設備，只需把傳感器模塊安裝在手
車側，安裝、改造和維護都十分方便。該裝置的顯示儀表另配有柜體內部溫度傳感器，可以
顯示發熱點的相對溫升。本裝置的應用為解決《國家電網公司十八項電網重大事故措施》中
的第 11.7 項“預防開關設備載流回路過熱”提供了一個有效的監測手段。
二、產品主要特性：
1. 測溫范圍：-30~120℃（本體工作環境溫度：-30~95℃）
精度: ±0.5℃(-10~85℃); ±1.0℃(-10~100℃); ±2.0℃(-30~120℃)
2. 測溫傳感器：數字高精度溫度傳感器芯片。
3. 適應開關設備的種類： 現有市場提供的開關設備的型號、規格等一般都能適用，按用設
備結構，配置不同的安裝方式。
4. 啟動工作z小電流：電流>8A
5. 無線通信頻率：2.4GHz 發射功率： <10mW
6. 溫度傳感器模塊的供電方式：CT 取電（電流互感器取電）
7. 數據發送間隔>5 秒鐘
8. 安裝方式:

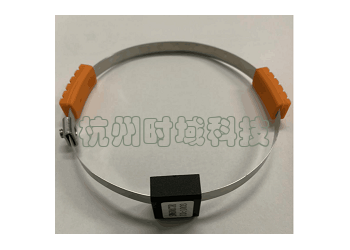

◇SW-600CTR 扣扎式安裝
9. 外形尺寸:
◇SW-600CTR 型無源式無線測溫發射模塊: 傳感器外殼 26×23×12mm 矽鋼片(寬度<10mm)
三、引用標準
GB/T 6113-2008 《無線電干擾和抗干擾度測量設備規范》
GB/T 17626.5-2008 《電磁兼容試驗和測量技術靜電放電抗擾度試驗》(idt IEC61000-4-2:2008)
GB/T 17626.11-2008 《電磁兼容試驗和測量技術 射頻電磁場輻射抗擾度試驗》(idt IEC61000-
4-3:2008)
GB/T 17626.4-20088 《電磁兼容試驗和測量技術 電快速瞬變脈沖群振蕩波抗擾度試驗》(idt
IEC61000-4-4:1995)
GB/T 17626.8-2008 《電磁兼容試驗和測量技術 工頻磁場抗擾度試驗》(idt IEC61000-4-8:2008)
GB/T 17626.11-2006 《電磁兼容試驗和測量技術 電壓暫降、短時中斷和電壓變化抗擾度試
驗》(idt IEC61000-4-11:1994)
絕緣強度 : IEC 60255-5 2KVrms-1min
SW-600B34型無線測溫模塊
