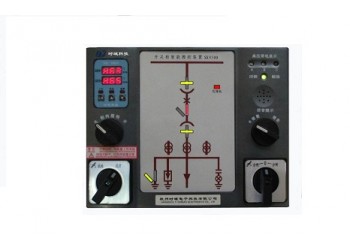

SK9500多功能開關柜智能操控裝置是專業為3~40KV中壓系統戶內開關柜設計開發的，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。是一種集一次回路模擬圖、開關狀態指示、斷路器(或手車)位置指示、彈簧儲能狀態指示、接地閘刀位置指示、高壓帶電指示、高壓閉鎖指示、控制及溫度、濕度控制于一體的新型智能化、模塊化的測量、顯示、操作、控制裝置。該產品以一體化布局為開關柜配套，大大簡化了開關柜的結構設計，美化了面板布局。
該產品可以完全取代現有的一次回路指示牌、電磁式開關狀態指示器、高壓帶電指示器、高壓閉鎖指示及控制裝置、接地指示器、彈簧儲能指示器、溫濕度控制器、負載斷路報警裝置。產品式樣美觀、安裝方便，使用壽命長，具有三防功能，RS485通訊功能，符合IEC255-22標準。
□ SK9500多功能開關柜操控裝置功能：
◆ 斷路器狀態指示、斷路器（或手車）位置指示、彈簧儲能狀態指示、接地閘刀位置指示；
◆ 高壓帶電指示、高壓閉鎖指示及控制；
◆ 二路溫濕度實時檢測并數字顯示；
◆ 加溫除濕自動控制并帶負載斷路、傳感器斷路報警；
◆ 超溫報警和風扇降溫自動控制并帶負載斷路、傳感器斷路報警；
◆ 語音提示功能，有效防止誤操作；
◆ 遠方/就地開關控制、斷路器合閘/分閘開關控制、儲能開關控制、柜內照明開關控制；
◆ RS485通訊功能，遵循modbus通訊協議,波特率為2400。
□技術參數：
◆工作電壓： AC/DC 85~264V
◆工作環境： 溫度-30℃～70℃ 濕度≤95％RH
□ 溫、濕度控制參數：
◆溫度控制范圍：-50℃～150℃ 顯示精度：±0.1℃ 檢測精度：±0.5℃
◆濕度控制范圍：0～99%RH 顯示精度：±1%RH 檢測精度：±3%RH（10%RH～99%RH）
◆參數設置： 控制值：全量程0～100％ 回差：溫度1~30℃ 濕度1～40％RH
傳感器誤差修正：溫度-50℃～150℃ 濕度0～100％RH
◆加熱器控制：?jiǎn)?dòng)：溫度≤設定溫度（門限）－溫度回差； 濕度≥設定濕度＋濕度回差
停止：溫度≥設定溫度（門限）＋溫度回差； 濕度≤設定濕度－濕度回差
◆超溫報警輸出（可接風扇)控制： 啟動：溫度≥設定溫度（報警門限）；
停止：溫度≤設定溫度（報警門限）
◆功率消耗： ≤ 10W
◆負載繼電器輸出容量： AC220V / 7A（阻性負載時） 無源輸出共二路
◆超溫報警繼電器觸頭容量：AC220V / 7A（阻性負載時） 無源輸出一路 (可接風扇)
◆報警顯示：
◇負載斷路報警： 如某路負載斷路則該路指示燈閃爍報警
◇傳感器斷路報警：如某路傳感器斷路則某路屏幕顯示 E r r 并自動切斷負載
□ 數字顯示部分：
◆LED顯示方式:三位LED數碼管顯示
□ 安裝方式及端子接線圖：：
◆面板嵌入式安裝，背面φ4螺釘固定（厚度60mm）
◆外型尺寸：230×178×60mm
◆外型尺寸：如圖
|
