ECS-7000S集中空調節能控制和管理系統
一、系統介紹
1. 集中空調系統采用智能控制技術，實現集中空調系統運行參數的適時調整，實現冷媒流量跟隨負荷的變化而變化，確保主機在任何負荷條件下都都處于z佳運行工況，始終保持較高的轉換（COP），在保障空調舒適性前提下，z大限度降低空調系統能耗，實現降低主機能耗5%-10%，降低水泵風機能耗35%-60%，達到節約運行成本的目的。

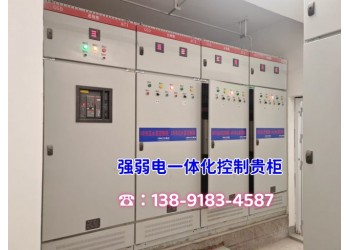

2. 系統為強弱電一體化設計，此節能系統可對空調制冷（熱）系統、供暖系統實現自動調節。
3. 本系統具有能源統計管理功能，可實時記錄集中空調系統能耗及相關運行數據。
二、工藝簡介
1．空調循環水經冷水循環泵至空氣源熱泵機組進行降溫制冷，冷水供水經冷水循環泵輸送給空調用戶供冷，回水通過冷水循環泵返回系統循環系統設置循環水補水裝置。
2．空氣源熱泵機組自帶冷凝器，進行系統降溫，無需冷卻水系統。
三、ECS-7000S 智能控制系統原理
1.．空氣源熱泵機組
根據采集的空調系統冷水供、回水溫度、壓力、流量以及環境溫濕度，控制器計算空調實際負荷，根據負荷確定機組啟停臺數，當空調實際負荷超出機組負荷時啟動另一臺機組，當空調實際負荷低于機組負荷時，自動關閉另一臺機組。同時,根據采集的室外環境溫濕度來自動調整主機的供水溫度設定，需空調廠家配合。當空調主機處于關閉狀態時，主機供水閥門自動關閉。
2．冷凍水循環泵
當環境溫度、空調末端負荷發生變化時，各路冷(熱)水供回水溫度、溫差、壓差和流量亦隨之變化，智能控制器依據所采集的實時數據及系統的歷史運行數據，計算出空調末端負荷所需的制冷量，以及各路冷(熱)水供回水溫度、溫差、壓差和流量的z佳值，以此調節輸出所需要的功率，改變其流量使冷(熱)水系統的供回水溫度、溫差、壓差和流量等運行參數始終處于z優值。
3．補水泵
采集冷水系統壓力信號，通過壓力變送器轉換為智能控制器可以接收的標準信號，控制器把接收到的標準信號轉換為實際的壓力信號，與系統設定的壓力值比較，當壓力值低于設定壓力值時，系統自動開啟補水泵補水，當壓力值到設定壓力值時，補水泵自動停止。
四、產品配置
ECS-7000MD 冷凍水泵節能控制器
G.REAL-AR2 能效控制器(冷凍水循環泵)
G.AK 顯示、操作終端
G.M1 智能計量單元
G.M2 智能計量單元
G.REAL-B網絡化智能主控制器
G.REAL-A系統主控制器
總管供回水壓力傳感器
總管供回水溫度傳感器
水流開關
室外環境溫濕度傳感器
五、了解更多的產品信息和功能參數，歡迎溝通交流。
聯系人：仵經理
電話：13891834587（微信同號）
Q Q：704151787
我司竭誠為您提供全面的解決方案和產品報價服務?。。?
六、節能管理
在監控計算機上,建立中央空調系統能耗監測平臺，通過安裝遠傳水表、遠傳氣表、電量模塊及流量表等采集系統能耗，按分類、分項能耗分析形成報表。中央空調系統分類能耗采集包括水、電、氣等能源，分項能耗采集包括空氣源熱泵機組用電、冷卻水系統用電、及空調末端用電，能耗通過總線采集存入服務器數據庫，可通過報表、餅圖、直方圖等方式作能耗分析、同期對比,對節電率、節能量進行節能效益分析。
采用本系統軟件，用戶可通過互聯網對現場能耗實行管理，實現節能管理智能化。
ECS-7000MB水泵節能控制器安裝原理
點擊圖片查看原圖
