U型頭采用進口材料加工保證發熱體受熱均勻。
材料試驗時,采用注塑法、壓塑法或用壓塑法制成需要的形狀。若上述方法不可行,則應從材料的代表性樣品中切割得到試樣。制作完
成后,用細砂紙將切口各切割面打磨平整光滑,仔細清除表面的所有粉塵和微粒。試樣尺寸應至少長60mm,寬(夾具內側)60mm。xx厚括:0.1mm+0.02mm,0.2mm+0.02mm,0.4mm+0.05mm,0.75mm+0.10mm,1 5mm+0.15mm,3.0mm+0. 2mm或6.0mm+0.4mm.成品試驗時,如果可能,試
樣應該是一個完整的成品:;如果試驗不能在完整的成品上進行，可以:
a)在需要檢驗的部件中切下一塊;
b)在完整的成品上開-小孔使其與灼熱絲接觸;
C)從完整的成品中取出需要檢驗的部件,進行單獨試驗。
灼熱絲測試試樣及附件安裝:
依據試樣:大小,調節螺桿距離將試樣固定在載樣小車上。試樣平面部分垂直且對準灼熱絲方向。材料試驗時,試樣下方放置規定的鋪底層
木板及包裝絹紙,調節鋪底層距試驗點高度為200mm+5mm。成品試驗時,若1)采用代表試樣周圍材料或元件的鋪底層材料時,距離等于試樣
安裝在電工設備中的實際:距離;2)采用完整獨立試樣時,按正常使用位置將其放置在規定的鋪底層上,鋪底層在設備四周至少延長100mm;
測試試樣為完整的壁掛式設備,將其放置在規定的鋪底層上方200mm±5mm。
灼熱絲試驗儀常見問題:
1.當載樣小車快接觸灼熱絲時,同時試樣小車沒有減速,快速按下面板上“急停”按鈕,檢查接近位置感應開關有沒有損壞或接近感應位置
開關有沒有感應到載樣小車(感應開關亮紅燈為感應到);
2.當載樣小車接觸灼熱絲時,加熱時間沒有計時,檢查接觸位置感應開關有沒有損壞或接觸位置感應開關有沒有感應到載樣小車(感應開關亮紅燈為感應到); 灼熱絲試驗是IEC60695-2-10、UL 746A 、GB/T5169.10、GB4706.1等標準規定使用無火焰起燃源程序仿真試驗項目。

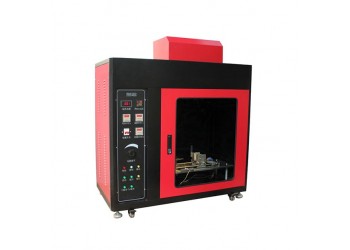

灼熱絲試驗儀將規定材質(Ni80/Cr20)和形狀的電熱絲（Φ4 mm的鎳鉻絲）用大電流加熱至試驗溫度( 550 ℃ ～ 960 ℃ 1min 后，以規定壓力 (1.0N) 垂直灼燙試品 30s ，視試品和鋪墊物是否起燃或持燃時間來測定電工電子設備成品的著火危險性；測定固體絕緣材料及其它固體可燃材料的起燃性、起燃溫度(GWIT)、可燃性和可3燃性指數(GWFI)。
