Polytec是非接觸式激光振動測量系統的主要供應商。瑞鴻科技與Polytec合作，提供他們的全系列產品解決方案。
產品介紹
1. 激光測振儀
Polytec激光測振儀， 采用激光作為探測手段，無需在被測表面布線和安裝定位，對被測表面無任何附加質量影響，僅使用激光便可測量哪怕是輕型的部件在高頻下的振動，并能完成超遠距離測量。
特點：
非接觸式，振動測量；
不引入附加質量，不對被測物體產生任何影響；
短時間內獲取大量測量點的測試數據，能夠實現快速測量；
一些物體內部的隱藏點，只要激光能夠到達的地方都能實現測量；
能夠進行超遠距離的測量，300m+，高溫度，高壓，易燃易爆，核威脅等；
廣泛地應用于機械工程、聲學及其它工程學科和科學領域中，亦可對熱物體、旋轉表面、超聲波工具和復雜敏感的 結構進行測量；
測量位移和加速度頻率：0Hz ~ 30MHz；速度：50nm/s ~40m/s； 位移：2pm ~ 10m；加速度：10-8 g – 107 g。
2. 單點式激光測振儀
全新的VibroFlex系列模塊化設計理念，可根據實際測試需求進行靈活配置。7 種頻率上限可供選擇， 從50kHz到24Mhz，覆蓋聲學和超聲范圍；當對速度分辨率有較高要求時，超高分辨率時的測量范圍可低至1mm/s（滿量程）。
應用領域：
（1） 汽車零部件（如：剎車片、發動機、車門等）
（2） 航空航天工業（如：航空發動機、渦輪葉片等）
（3） 數據存儲系統（如：硬盤）
（4） 建筑物、橋梁或者其他大型戶外構筑物
（5） 設備的預先維護、在線質量檢測
單點式激光測振儀搭配不同光學頭，滿足更多特殊領域的應用。
|
VFX-I-110光學頭 |
結構堅固，適用于苛刻的工業環境。可以穿人工氣候室的透明介質（如玻璃） 進行測試，或者進行水狀流體耦合超聲分析。 |
|
VFX-I-120紅外光學頭 |
靈敏度高，適用于生物、旋轉或運動物體的表面，Xtra激光技術非常適合于NDT、 遠距離測量、準靜態位移測量和激振器反饋控制等具有挑戰性的振動測量應用。 |
|
VFX-I-130緊湊式光學頭 |
專為空間受限環境設計，適用于具有挑戰性的企業生產、顯微技術或生物應用。 |
|
VFX-I-140光纖式光學頭 |
適用于受測試空間制約的近距離測試。光纖式光學頭還能進行差分測試，即獲取兩個采樣點之間的相對運動。差分干涉儀將光學信號路徑上的不同運動矢量分離開來，分辨率高，并具有相位穩定性。因此，光纖式光學頭可以提取劇烈振動結構上的部件的微小振動。 |
3. 旋轉式激光測振
非接觸式測量任意形狀旋轉結構的角速度和角位移，幫助客戶分析結構的旋轉動力學。帶寬1 0 k H Z ，轉速能達20000rpm，采用數字式解調和濾波，高信噪比。光學頭采用緊湊式設計，能在狹小空間內執行測量。當在工業環境中工作時，光學頭配備有一體化的氣嘴，防止塵土和油污進入光學頭。
非接觸式測振儀特征：
（1） 顯示方式：數值模式、頻譜模式。
（2） 存儲功能：可存儲100×100組測量結果(100個測點，每個測點存儲100組數據),100個頻譜圖(每個測點存儲一個頻譜圖)。
（3） 儀器能實時顯示被測頻譜。
（4） 儀器可以根據設定的警戒線繪制柱狀圖。
（5） 簡單故障診斷：當量值超過報警值時顯示報警，儀器自動進入頻譜分析狀態，表示測量值限度。
（6） 接通打印機，打印測量數據和頻譜圖。
（7） 連接微機，形成趨勢分析圖，分析測量數據(配合上位機軟件)
（8） 顯示器：320×200點LCD(帶LED背光)
（9） 兩個探針可用：高靈敏度的探頭(小信號值)和低靈敏度探頭。
應用領域：
（1） 傳動系統
（2） 燃氣輪機
（3） 發電機
（4） 打印機和復印機

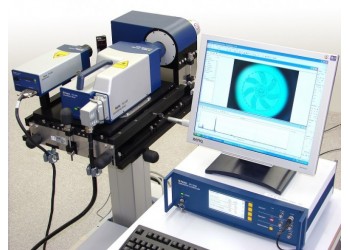

4. 全場掃描式激光測振儀
PSV-500系列已廣泛地應用于研究和開發中，如NVH、聲 學、結構動力學、超聲 和FEM有限元模型驗證等，高頻型號還能用于無損檢測（NDT）。提供兩種模式分別為1D和3D。
三維系統采用三臺激光干涉儀，計算機控制這三路激光在掃描過程中始終照射在目標的同一位置，掃描完畢后，由軟件自動完成多區域掃描三維數據的拼接，并迅速 輸出三維振型。
應用領域：
（1） 復雜結構的3D試驗模態分析
（2） ODS工作變形分析
（3） 聲學 & NVH
（4） 超聲 & 無損檢測
（5） 應力應變測試
（6） 升級成RoboVib®機器人測振站，全自動化完成模態振型測量
MPV-800能多個通道同步測量，在時域和頻域上重現被測物體的工作變形，獲取被測物體的三維動態特性。
應用領域：
（1） 全場評估沉淀和衰變事件
（2） 非穩態過程(例如流體機械、閥門)
（3） 環境監測
（4） 電驅動裝置和內燃機的啟動過程
（5） 瞬態事件(例如沖擊、開關)
5. 顯微式激光測振儀
MSA-600集面外振動、面內振動及表面形貌測量功能于一體。基于激光多普勒原理的面外振動測量模塊，實時顯示測量數據，位移分辨率達亞pm級； 基于頻閃法的面內振動測量模塊，能直觀生動地顯示結構面內振動特性； 基于白光干涉原理的形貌測量模塊，可在幾秒鐘內提供數以百萬計的結構三維表面數據。
應用領域：
（1） 面外振動（單點振動或兩點間的相對振動）
如： 梳齒驅動器、射頻M E M S 開關、F E M 有限元模型驗證、CMUT、PMUT超聲換能器、 MEMS薄膜壓力傳感器、PZT壓電懸臂梁等
（2） 面內振動
如：梳齒驅動器、MEMS扭轉激振器、壓電陶瓷制動器的橫向運動
（3） 表面形貌
如：梳齒驅動器、微型齒輪、微流量傳感器、懸臂梁等表面形貌
用于微型部件的3D振動分析，橫向分辨率高，亞pm級的位移分辨率，揭示重要振動細節。有兩種配置可選：掃描型和非掃描型。測量完畢后，PSV軟件迅速輸出可視化3D振型及進行廣泛的數據分析。
應用領域：
（1） 慣性傳感器，如加速度計和陀螺儀
（2） 微機電傳感器和致動器 (MEMS)
（3） 打印機噴墨頭
（4） 壓力傳感器薄膜
（5） 耳機、微型鏡頭等
