110KV變電站火災自動報警系統/光伏電站火災自動報警系統

變電站火災自動報警系統設一套火災報警控制器，布置在控制室，實現對變壓器、開關室、電纜夾層等區域的消防報警及控制系統的監控，能夠?qū)崿F(xiàn)全范圍內消防報警及控制系統的操作和信息共享。供方提供的火災自動報警系統應能在變電站特定條件下可靠運行，以確保系統的正確性、穩定性。

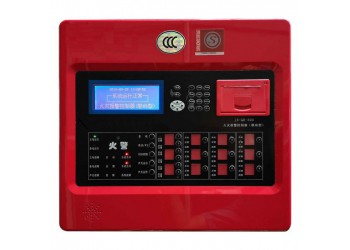

控制器應能夠?qū)崟r(shí)顯示火災報警、故障、狀態信息, 并能按時間順序打印歷史資料信息；探測報警區域內，任何一點出現報警，能發出聲光報警信號、顯示文字信息。

1. 系統組成：

火災報警控制器（聯動型控制器、手動操作系統等）；

探測系統（包括各種模塊、探測器、手動報警觸發裝置等）；

火災事故聲光報警裝置；

備用直流電源裝置；

消防專用電話；

與其它消防滅火系統相關設備的接口。

2. 消防報警區域劃分：

消防控制器布置在控制室。

消防報警區域

根據變電站的實際情況，系統分為若干個區域進行探測和控制。

3.系統功能要求：

3.1 系統組成：火災報警控制系統一套。

3.2 火災報警控制器的探測回路采用二總線制，優先選擇環形線路結構，所有探測報警設備及其模塊采用有極性接線方式。

火災報警控制器應能對雨淋報警閥組、濕式報警組、消防水泵等重要設備采用多線手動控制方式，并在控制器上有直接手動控制功能和指示燈。

對火災進行探測，發出聲光警報并自動、手動及就地手動啟動滅火系統，并對消防及滅火設施的運行情況進行監視。

3.3報警觸發裝置的類型及安裝位置應符合被保護區域的使用要求，并由需方確認。

3.4手動火災報警按鈕在區域內普遍設置，每個防火分區應至少設置一個手動火災報警按鈕，從一個防火分區的任何位置到z近的一個手動火災報警按鈕的步行距離不應大于３０米。室內消火栓均設置手動報警按鈕，消防報警及控制系統對消火栓系統設有監測。

3.5系統中每個報警觸發裝置的信號，應在控制器上有聲、光顯示，并均能以簡體中文描述報警位置。每臺控制器須采用高度集成化的主控制板,每回路報警和聯動點無比例混編,不少于128點。

3.6控制盤應能反映系統中各火災探測回路的故障，并具有多對聯動用輸出接點。

3.7控制盤應能顯示火災發生的區域、部位及時間。

3.8控制盤還應具有故障報警、自檢、時鐘等功能。故障報警與火災報警的音響和燈光都應有所區別，并能顯示故障發生的區域。當火災報警與故障報警同時發生時，火災報警優先。時鐘要求顯示火災發生時間；火災報警時間；內部自動連續記時。

3.9 火災探測器的選擇應根據電站特點（如高頻電磁干擾）選擇，當設置自動聯動裝置或啟動自動滅火系統時，應采用感煙、感溫、線型感溫探測器（同類型或不同類型）的組合。對于自動滅火系統，均應設置兩路火災探測系統，當其中任一路報警時，應向控制盤發出報警信號，當兩路探測器同時報警時，自動聯鎖啟動滅火系統。對環境較差的區域，如電纜隧道、豎井、橋架等處，應采用線型感溫探測器，線型感溫探測器敷設在橋架上時線型感溫探測器的每個回路長度不宜超過200米。

3.10 需方向供方提供兩路２２０ＡＣ?。担埃龋陔娫矗ㄒ宦罚眨校与娫?、一路保安電源）到火災報警盤，當供方還需要其它等級的電源時，應自備變壓器等轉換裝置實現。供方供貨范圍內的各設備供電由供方自行解決。

控制盤應有專用備用電池電源及自動充電器，備用電池應可在z惡劣工況下連續使用8小時。

3.11 消防通訊系統：

手動報警處應設置對講電話插孔；每個就地區域報警盤及其他重要部位的有人值班室應設置火警電話分機。

3.12 供方應提供與相關自動滅火系統的聯動控制接口。

3.13 供方所供系統與其它系統的接口形式，根據需方的要求確定接口形式為無源接點或24V DC信號。

4. 控制要求

當探測器或監視模塊發出火災報警信號后，系統應能自動識別誤報信號，而且對誤報信號僅作記錄，不發出報警；對于真實報警信號，系統應能打開聲光報警器提示工作人員。同時也應能自動／手動啟動消防泵，自動開啟相應區域的專用滅火裝置進行自動滅火。

5. 元器件要求

5.1 在選擇火災探測器時，應根據火災的特點及探測點的環境來選擇。探測器應具備防潮、防滲水功能，電子編碼，功耗低，抗干擾能力強。優先選用符合RoHS指令的產品。

5.2 控制系統的容量不應小于報警區域的探測區域總數，應留有２０％的余量。

5.3 燈光警報裝置和音響警報裝置其中一種發生任何故障應不影響另一種裝置正常工作。警鈴鈴聲清晰、響亮，音質穩定；敲擊柱強度高，安全可靠，外形美觀。

5.4火災報警控制器要求具有自動檢測、靈敏度可調、故障自動監測、能夠準確判斷火災真?zhèn)危痪哂袛?shù)據上傳功能，具有火災報警信號無源輸出接點；采用可充電電池作為數據存儲的后備電源。

5.5 紅外光束感煙探測器保護長度在5~100米之間，光束之間的距離≤14米；可對灰塵、溫度等環境變化進行自動補償；易于安裝調試，可以在墻壁或頂棚安裝，帶有必要輔件。

5.6 手動報警按鈕要求外觀美觀，可以滿足各種環境需求；可靠性、穩定性高；采用可恢復式啟動零件，專用鑰匙復位。

5.7 短路隔離器可自動隔離故障，并帶有故障隔離顯示。

5.8某一個控制器或模塊故障，不影響其它控制器及模塊的正常運行。

5.9 電源故障應屬系統的可恢復性故障，一旦重新供電，控制器及模塊應能自動恢復正常工作而無需運行人員的任何干預。



全部產品消防認證齊全，歡迎來電咨詢。www.szhsj119.com

深圳市宏盛高科電子有限公司

聯系人：陳誠（先生）

電話：【 15889370119 】（微信同號）
