一、應用概述

  在信息化程度越來越高的今天，擔當信息處理與交換重任的機房是整個信息網絡工程的數據傳輸中心、數據處理中心和數據交換中心。為保證機房設備正常運行及工作人員有一個良好的工作環境，對機房溫濕度的監測是必不可少的，合理正常的溫濕度環境是機房設備正常運行的重要保障。

    計算機機房場地的要求主要依據國家標準《GB2887—89計算場地技術條件》、《GB9361—88計算場地安全要求》和《GB50174—93電子計算機機房設計規范》。隨著計算機技術的不斷發展和計算機系統的廣泛使用，機房環境必須滿足計算機設備對溫度、濕度等技術要求。

    機房的溫度和濕度作為計算機設備正常運行的必要條件，我們必須在機房的合理位置安裝溫濕度傳感器，以實現對溫度、濕度進行24小時實時監測，并能在中控室的監測主機上實時顯示各個位置的溫濕度測量值。一旦數值出現超出預設溫濕度上下限，在監測主機上可以通過改變相應位置數值顏色來報警。為在總體上監視整個機房的溫度，濕度狀況，可在新風機的進風口和主空調機的回風口，分別安裝溫濕度變送器來檢測溫度和濕度。

GPRS無線溫濕度監測系統除用于機房監測外，還可以廣泛應用于如生物制藥、無菌室、潔凈廠房、電信銀行、圖書館、檔案館、文物館、智能樓宇等各行各業需要溫濕監測的場所和領域。以及不方便布線，現場環境惡劣的場合。

二、應用方案特點

☆    采用高性能溫濕度變送器，準確度和穩定性能高。

☆    采用數字信號傳輸，局域布線方便，信號傳輸距離遠。

☆    開放式通訊規約，系統擴展方便。

☆    組態軟件界面，系統穩定性有保障。

☆    軟件功能豐富、實用，方便維護及功能升級。

☆    GPRS無線接入因特網，遠程計算機數據采集無地域限制。

☆    每個GPRS模塊可采集32個數字式溫濕度傳感器數據，使用多個采集模塊可實現每臺遠程計算機可采集無限點溫濕度數據。

三、系統硬件配置

1、 上位機硬件要求：

①    Microsoft Windows 2000（中文版）或Windows XP操作系統（中文版）。

②    IBM PC及其兼容機，奔騰500MH以上CPU，64 Ｍ以上內存。

③    10G以上硬盤，200M以上自由硬盤空間。

④    SVGA顯卡PCI或AGP顯卡，16M以上顯存

⑤    固定IP地址接入因特網。

2、 現場硬件配置:

①    GPRS無線數傳模塊

②    100N數字式溫濕度變送器

③    交直流電源轉換器220VAC/12VDC 2A 或現場提供12DC/2A直流電源

四、系統結構

①    系統采用COM1串口接RS485/232轉換器實現數據的采集。

②    系統通訊方式：RS485/232，二線制A+,B-，波特率：9600BPS

③    工作電壓：220VAC±10%，或12VDC±10% 2A

④    系統結構圖如下

五、系統配置說明

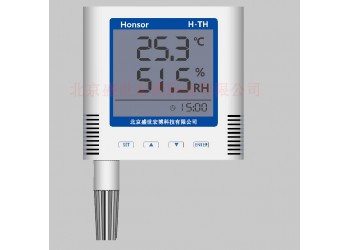

1、數字溫濕度變送器

數字溫濕度傳感器采樣卡具有十位雙通道逐次逼近式A/D轉換器，標準RS-232或485通信接口。本品采用遞推平均數字軟件濾波與硬件電路濾波相結合的濾波方法，使外界對采樣的干擾盡可能降到，全量程精度高、穩定性能強、一致性好、響應速度快。通過標準485串行接口可與計算機組成多點溫濕度測量系統（可連接32臺數字溫濕度變送器）。

主要參數說明：

☆    工作電壓：12V～24VDC☆ 測溫范圍：0～50℃  -20～60℃   -40～80℃，其它注明。

☆    準 確 度：優于±0.5℃(0～50℃)

☆    測濕范圍：0～100%RH

☆    準 確 度：±3%RH（20%～90%RH，23℃）；±2%RH（20%～90%RH，23℃）

☆    信號輸出：標準RS485接口

☆    地址設定：內置撥碼開關，可設32個地址位（十六進制00～1F）

2、 GPRS無線數傳模塊

GPRS是通用分組無線業務(General Packet Radio Service)的英文簡稱，是在現有GSM系統上發展出來的一種新的承載業務，目的是為GSM用戶提供分組形式的數據業務。GPRS采用與GSM同樣的無線調制標準、同樣的頻帶、同樣的突發結構、同樣的跳頻規則以及同樣的TDMA幀結構，這種新的分組數據信道與當前的電路交換的話音業務信道其相似。因此，現有的基站子系統(BSS)從一開始就可提供全面的GPRS覆蓋。GPRS允許用戶在端到端分組轉移模式下發送和接收數據，而不需要利用電路交換模式的網絡資源。從而提供了一種高效、低成本的無線分組數據業務。特別適用于間斷的、突發性的和頻繁的、少量的數據傳輸，也適用于偶爾的大數據量傳輸。

GPRS理論帶寬可達171.2Kbit/s，實際應用帶寬大約在40~100Kbit/s，在此信道上提供TCP/IP連接，可以用于INTERNET連接、數據傳輸?shù)葢?yīng)用。

GPRS是一種新的移動數據通信業務，在移動用戶和數據網絡之間提供一種連接，給移動用戶提供高速無線IP或X.25服務。GPRS采用分組交換技術，每個用戶可同時占用多個無線信道，同一無線信道又可以由多個用戶共享，資源被有效的利用，數據傳輸速率高達160Kbps。使用GPRS技術實現數據分組發送和接收，用戶永遠在線且按流量計費，迅速降低了服務成本。主要針對電力系統自動化、工業監控、交通管理、金融、證券等部門的應用，利用GPRS網絡平臺實現數據信息的透明傳輸，同時考慮到各應用部門組網方面的需要，在網絡結構上實現虛擬數據用網。

3、 軟件說明

系統采用溫濕度監測軟件，軟件方便操作，可同時對512點的溫濕度同時進行采集處理。期穩定的運行提供了保證，是一款功能豐富、性能穩定的溫濕度監測軟件。

軟件主要功能如下：

即裝即用：軟件安裝方便，直接點擊“Setup.exe”運行完成安裝，無需其它設置，即可使用，真正的即裝即用。

多種界面：具有實時數顯、實時曲線、歷史曲線、數據報表、組態報表等多種數據顯示方式。

組態靈活：畫面、文字及曲線根據測量需要，靈活組態，畫面具體生動。

數據存儲：數據自動存儲、數據導出（另存）Excel、TXT數據可自動導出，也可手動導出。

數據打印：支持報表打印、歷史曲線打印及在Excel里打印。

數據查詢：通過輸入查詢時間，即可查詢所需被測點對應時間內的數據記錄和曲線記錄。

監測報警：當監測數值達到報警條件時，以改變相應數據顏色方式發出警報。

穩定準確：軟件運行穩定，抗干擾能力強，數據采集準確度高，滿足高標準數據監測要求。

3、組態軟件部分界面示意圖如下：

注：軟件及硬件配置因功能差異而有所不同，系統具體功能及使用說明以隨機產品說明書為準。(可根據用戶要求定制軟件功能)
