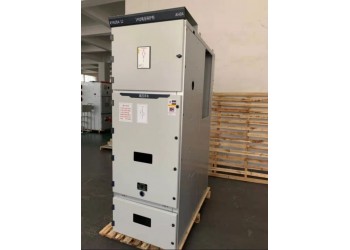

YHZRX電容吸收過壓保護柜
安徽亞輝電氣自動化有限公司
一、概述
各種輸配電系統中會存在各種瞬態及暫態的過電壓，由于這種過電壓的存在，因此會造成各種過電壓事故常常發生，嚴重危害一次設備、特別是旋轉電機等干式絕緣設備的安全運行。
旋轉電機(發電機、調相機、大型電動機等)在絕緣結構、性能和絕緣配合方面具有一些與其它一次設備不同的特點。
(1)在同一電壓等級的電氣設備中，旋轉電機的絕緣的沖擊耐壓水平較低。
其原因在于：
①電機具有高速旋轉的轉子，故只能采用固體介質，在制造過程中，固體介質容易受到損傷，絕緣內易出現空洞或縫隙，因此在運行過程中容易發生局部放電，導致絕緣劣化；
②電機絕緣的運行條件最為嚴酷，要受到熱、機械振動、空氣中的潮氣、污穢、電磁應力等因素的聯合作用，老化速度較快；
③電機絕緣結構的電場比較均勻、其沖擊系數接近于1過電壓下，其電氣強度是最薄弱的一環。因此，電機的額定電壓、絕緣水平都不可能太高。
(2) 匝間絕緣要求侵入波陡度受到嚴格限制。
因為電機繞組的匝間電容很小且是不連續，迫使過電壓波進入電機繞組后只能沿著繞組導體傳播，而它每匝繞組的長度又遠比變壓器繞組為長，作用在相鄰兩匝間的過電壓與侵入波的陡度成正比。因此，為了保護好電機的匝間絕緣，必須嚴格限制侵入波陡度。
YHZRX電容吸收過電壓保護柜可以吸收系統能量、降低過電壓幅值，限制系統過電壓；系統有感性負載時，不僅能將操作過電壓限制在一定范圍內，而且還可以延緩截流過電壓和重燃過電壓的波頭上升時間，降低陡度，從而保護用電重要設備，特別是保護旋轉電機匝間絕緣。可以有效的限制感應過電壓、以及用電設備遭陡波前沿沖擊，提高電網供電質量。
二、適用范圍
YHZRX電容吸收過電壓保護柜適用于3.6~40.5 KV的各類工廠配電、發電及各類需要旋轉電機保護的電力系統。
三、工作原理
YHZRX電容吸收過電壓保護柜采用特殊設計的的高壓防護電容器及避雷器組合的方式，延緩截流系統過電壓和重燃過電壓的波頭上升時間，降低波頭陡度，使一次設備免遭陡波前沿沖擊。
四、產品型號及技術參數
五、一次系統圖
六、結構、外形及安裝尺寸
裝置的標準尺寸：6-10KV 800×1500×2300（KYN28-12）
20KV 1000*1860*2370
35KV 1400*2860*2600
也可根據用戶要求，特殊生產。
七、使用條件
l 環境溫度：-30℃~+60℃;
l 大氣壓力：80~110kPa;
l 空氣相對溫度：90%（25℃）、50%（40℃）;
l 海拔高度：≤1000m（海拔≥1000m時訂貨需注明）;
l 安裝低點應具有防御風、雨沙和防塵設施;
l 使用地點不得有爆炸危險的介質，周圍介質中不得含有腐蝕和破壞絕緣的導電介質或氣體，不允許環境充滿蒸汽及含有較嚴重霉菌存在。
