產品概述

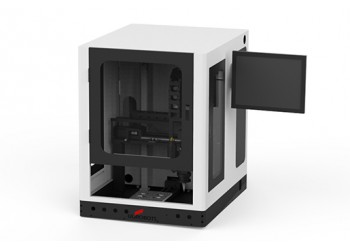

旋轉恒溫送絲精密激光錫焊機X-Y-Z-R，送絲及旋轉軸多軸空間組合控制，紅外實時溫度反饋系統，CCD同軸定位系統以及半導體激光器所構成，可以針對各種角度的焊盤進行焊接。通過多年焊接工藝摸索與客戶操作習慣與要求，自主開發的恒溫激光錫焊軟件，對不同焊點，不同高度實現加工參數分層處理一次加工完成，同時可在焊接過程中實時監控操作的完成情況。PID在線溫度調節反饋系統，能控制恒溫焊接，焊接良品率與精密度。本產品適用面廣，可應用于在線生產，也可單獨式加工。
產品特點
1. X-Y-Z-R(旋轉)軸與送絲軸多軸聯動，對不同焊點，不同高度焊點實現一次加工。
2. PC控制，可視化操作。高清晰度CCD攝像，可選MARK+DXFGEBER圖形或模板匹配方式，自動定位，滿足高精密器件全自動或在線加工要求，減少人工干預。
3. 擁有核心技術的溫度控制模型，并采用高精度紅外溫度探測器做實時溫度反饋與控制。
4. 非接觸式焊接，無機械應力損傷，升溫速度快，熱影響區小。
5. 激光，CCD，測溫，指示光四點同軸，解決了行業內多光路重合難題并減少復雜調試。
6. 自主開發的恒溫激光錫焊軟件，實現不同參數調用與加工，方便客戶使用。
7. 光學系統、運動單元、控制系統全模塊化設計，提高了系統穩定性和維護性。
適用領域
微型揚聲器/馬達、連接器、攝像頭、PTH也直插式元件）、PGAs（插針網格類電子產品）、RFI領域、連接器、混合再裝組件。
|
輸入電源 |
AC220V/50HZ |
|
激光器 |
半導體激光器 |
|
激光功率 |
50W,80W,100W（可選配） |
|
光纖芯徑 |
200um,400um,600um（可選配） |
|
聚焦*小光斑 |
0.1mm |
|
定位方式 |
CCD同軸定位 |
|
工作范圍 |
X-Y-Z-R:180*260*60mm*360° |
|
CCD視場 |
12.8*9mm |
|
控制方式 |
PC控制，溫度反饋 |
|
錫絲直徑 |
0.3-0.8mm |
|
冷卻方式 |
全風冷 |
|
尺寸 |
1400*1040*1580mm |
