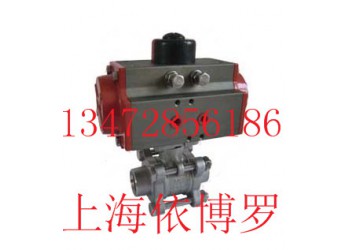

上海依博羅Q611F氣動焊接球閥是由雙（單）作用氣動活塞式執行器和內螺紋（對焊式）球閥組成。其閥體可分為整體式、二段式、三段式。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力、輕工、醫藥等工業部門。

工作原理：

     1、當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°

     2、氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。

     3、回信器信號燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置。

技術參數：

氣缸形式： 雙作用 單作用（彈簧復位式）

環境溫度： -20℃-+80℃

氣源壓力： 雙作用4～8bar、單作用5～8bar

附件選項 （可選）

回訊器：也叫限位開關，遠程反饋開關信號 （普通型、防爆型可選）

電磁閥：雙作用選二位五通、單作用選二位三通（普通、防爆；多種電壓可選）

三聯件：可對氣源起穩壓、過濾作用

手輪機構：在氣源故障情況下，轉動手輪機構，可實現手動開、關閥

電-氣定位器：輸入4～20mA信號,實現閥門調節功能（普通、防爆可選）

                     （注：電氣定位器只有在閥門要需求調節功能才選配）

備注: 氣缸參數請另參考所選配的氣動執行器資料。

·連接方式：對焊 ·口徑：1/4”～4”(DN8-DN100) ·閥體：304、316 、304L、316L ·閥芯：304、316 、304L、316L ·密封：PTFE、PPL、PEEK ·壓力：PN16/25/40/63KG ·適用于液體、氣體等介質

·硬質鋁合金缸體 ·齒輪齒條式設計 ·雙作用或彈簧復位式 ·NAMUR的附件安裝標準 ·±5°調節 ·可視指示器 ·快速開關，百萬次開關壽命
