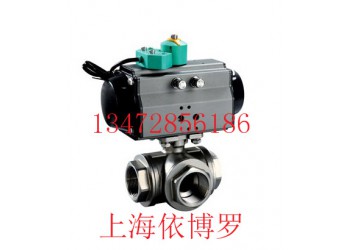

上海依博羅Q614/15F氣動三通內螺紋球閥分為L型和T型，L型適用於介質的流向切換，能使相互垂直的兩個通道聯通，T型適用於介質的分流，合流或流向切換。
| 上海依博羅Q614/15F氣動三通內螺紋球閥的詳細資料： |
上海依博羅Q614/615F氣動內螺紋三通球閥技術參數
氣缸選配：GTD/GTE、AT-D/S
氣缸形式：雙作用單作用(彈簧復位式)
環境溫度：標準型為-20℃-+80℃、低溫型-40℃-+80℃、高溫型-20℃-+160℃
氣源壓力：雙作用2～8bar、單作用3～7bar
上海依博羅Q614/615F氣動內螺紋三通球閥附件選項(可選)
回訊器：也叫限位開關，遠程反饋開關信號(普通型、防爆型可選)
電磁閥：雙作用選二位五通、單作用選二位三通(普通、防爆；多種電壓可選)
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油
手輪機構：轉動手輪機構，可實現手動開、關閥
電氣定位器：輸入4～20mA信號,實現閥門調節功能(普通、防爆可選)
備注:氣缸參數請另參考所選配的氣動執行器資料.
依博羅Q614/615F氣動內螺紋三通球閥球閥標準規范
閥門螺紋類型：G·NPT·BSPT DIN259/2999
閥門檢 驗：ISO/DIN 5208—1987
驅動裝置連接：ISO 5211
依博羅Q614/615F氣動內螺紋三通球閥球閥參數：
公稱壓力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
連接方式：螺紋(L型、T型)
閥體材質：鑄鋼(WCB)、不銹鋼CF8(304)、CF8M(316)
閥球材質：不銹鋼CF8(304)、CF8M(316)
密封材料：PTFE、PPL
適用溫度范圍：-20℃～232℃～350℃
適用介質：水、油、氣等某些腐蝕性液體(W·O·G)
上海依博羅Q614/615F氣動內螺紋三通球閥詳細介紹：
★氣動執行器表面經陽極氧化處理，齒輪齒條結構，
★有開關兩個位置+/-5°行程調節
★NAMUR標準氣源接口，可與電磁閥直接連接
★三通球閥任一通口均可用作入口而無泄露，并可根據工況需要制成L型或T型通道,使安裝更加方便
★三通球閥分為L型和T型，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。
★雙層閥桿填料符合德國TüV TA-LUFT的閥桿泄露測試要求
技術規范
| 設計依據 | GB標準 | ANSI標準 |
| 設計標準 | GB/12237 | ANSIB16.34 |
| 連接尺寸 | GB/9113、JB/T79 | ANSIB16.5 |
| 試驗和檢驗 | JB/T9002 | API598 |
※注：系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。
主要零件材質表
| 序號 | 零件名稱 | 材質 |
| 1 | 接頭 | 不銹鋼 CF8、CF8M |
| 2 | 閥座 | PTFE |
| 3 | 球體 | 不銹鋼 304、316 |
| 4 | 墊片 | PTFE |
| 5 | 閥體 | 不銹鋼 CF8、CF8M |
| 6 | 螺栓 | 不銹鋼 304 |
| 7 | 閥桿 | 不銹鋼 304、316 |
| 8 | 墊片 | PTFE |
| 9 | 填料 | PTFE |
| 10 | 壓蓋 | 不銹鋼 304、316 |
| 11 | 連接支架 | 不銹鋼 CF8 |
| 12 | 連接套 | 不銹鋼 304 |
| 13 | 螺栓 | 不銹鋼 304 |
| 14 | 氣動裝置 |
*: 系列球閥主要零部件及密封圈的材質可根據實際工況條件用戶。
主要外形及連接尺寸Q61(4、5)(F、N、P)-16-64
| 通徑 | 外形連接尺寸 | 執行器型號 | ||||||||
| DN | in | d | G | L | L0 | L1 | L2 | H | S | |
| 15 | 1/2 | 10 | 1/2″ | 68 | 34 | 140/178 | 62/75 | 130/136 | 26 | GTD52/GTE65 |
| 20 | 3/4 | 15 | 3/4″ | 78 | 39 | 140/178 | 62/75 | 135/141 | 32 | GTD52/GTE65 |
| 25 | 1 | 20 | 1″ | 86 | 43 | 140/214 | 62/91 | 139/173 | 38 | GTD52/GTE80 |
| 32 | 11/4 | 25 | 11/4″ | 111 | 55.5 | 164/214 | 75/91 | 158/186 | 49 | GTD65/GTE80 |
| 40 | 11/2 | 32 | 11/2″ | 126 | 63 | 164/246 | 75/101 | 165/203 | 56 | GTD65/GTE90 |
| 50 | 2 | 38 | 2″ | 143 | 71.5 | 190/295 | 91/112 | 202/228 | 70 | GTD80/GTE100 |
| 65 | 21/2 | |||||||||
| 80 | 3 | |||||||||
※注：系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。
※注：數據 XXX/XXX分別是氣動執行器雙作用式/單作用式(彈簧復位)。
※注：*根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。
