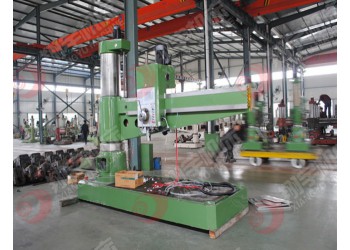

Z3080*25A液壓搖臂鉆：工作效率高加工誤差小液壓預選變速鉆孔直徑（0-80）mm,在配有相應工裝的條件下可以鏜孔主軸箱搖臂立柱均由液壓夾緊主軸正反轉停車(制動)空檔用一個手柄操作它，使用可靠方便。
結構特點：
1、主要關鍵件選用高強度鑄鐵和特供鋼材 ；
2、經專業化設備連續加工確保基礎部件精良；
3、采用液壓預選變速機構可節省輔助時間；
4、主軸正反轉停車制動變速空檔等動作用一個手柄控制操縱更為輕便快捷；
5、主軸箱搖臂內外柱采用液壓驅動的菱形塊夾緊機構夾緊可靠；
6 、 16級主軸轉速與進給可選配出經濟 的切削 ；
7、搖臂導軌外柱圓表面主軸主軸套筒及內外柱回轉滾道等處均進行了淬火處理可長期保持機床精度的穩定延長了使用壽命 ；
8、完善的保護裝置和外柱防護 ；
9、在結構設計方面和在制造過程中采取了有效措施使得機床的精度持久和整機的使用壽命均為加大延長。
用途：
廣泛的大型設備用來鉆孔擴孔锪平面鉸孔攻螺絲鏜孔廣泛適用于機械加工各部門
概述:
搖臂鉆床,也可以稱為橫臂鉆。主軸箱可在搖臂上左右移動，并隨搖臂繞立柱
轉±180°的鉆床。搖臂還可沿外柱上下升降，以適應加工不同高度的工件。
小的工件可安裝在工作臺上，較大的工件可直接放在機床底座或地面上。搖臂
床廣泛應用于單件和中小批生產中，加工體積和重量較大的工件的孔。搖臂鉆
加工范圍廣，可用來鉆削大型工件的各種螺釘孔、螺紋底孔和油孔等。搖臂鉆
的主要變型有滑座式和萬向式兩種。滑座式搖臂鉆床是將基型搖臂鉆床的底座
成滑座而成，滑座可沿床身導軌移動，以擴大加工范圍，適用于鍋爐、橋梁、
車車輛和造船，機械行業，等行業。
運動形式：
當進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為：
（1）搖臂鉆床的主運動為主軸的旋轉運動
（2）進給運動為主軸的縱向進給
（3）輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿搖臂長度方向的移動，搖臂與外立柱一起繞內立柱的回轉運動。
主要技術參數：
|
搖臂鉆床參數項目 |
Z3080*25A |
|
鉆孔直徑（mm） |
0-80 |
|
主軸端面至工作臺距離（mm） |
550-1600 |
|
主軸中心至立柱母線距離（mm） |
500-2500 |
|
主軸行程（mm） |
400 |
|
主軸錐孔（莫式） |
6 |
|
主軸轉數范圍（rpm） |
20-1600 |
|
主軸轉數級數 |
16 |
|
搖臂回轉角度（°） |
360 |
|
主電機功率（kw） |
7.5 |
|
升降電機功率（kw） |
1.5 |
|
機床重量（kg） |
11000 |
|
外形尺寸（mm） |
3500*1450*3300 |
