用途：Hydra土壤水分溫度電導率監測系統可以同時測量出土壤體積含水量、土壤電導率、土壤溫度三個參數。儀器可廣泛用于農學、水文學、氣象學、地球物理學及土木工程學的研究和生產領域。儀器使用數據采集系統與探頭連接，數據可以下載到計算機上，下載后可以計算出更多的輔助參數。
測量原理：Hydra土壤水分溫度電導率通過發射高頻電磁波測量介電常數，從而可以計算出土壤水分含量和電導率。高頻電磁波同時測量被測物的電容和電導特性。電容特性反映土壤水分含量，電導特性反映土壤的含鹽量。溫度是通過標定過的電熱調節器內嵌在探頭中進行測量。
土壤中土壤和空氣的介電常數很小，而水的介電常數很大。因此如果土壤水分含量增加，則反映土壤水分特性的電容部分（取決于真實介電常數）會相應增加。通過利用適當的標定曲線關系，介電常數和水分的關系會直接表示出來。
純水，土壤顆粒，空氣具有很小的介電常數。日常生活中，自然界和人類會將鹽（例如：施肥等）溶解到土壤中的水中。這些溶解的鹽增加了土壤水中的電導特性。通過測量土壤的電導特性及電容特性的反應，即可測得土壤的含鹽量。
濕地介電常數是一個很小的值，但它有很大的意義。它會受到土壤溫度的影響。通過對土壤溫度的測量可以有效的進行溫度補償，從而消除溫度對測量的影響。

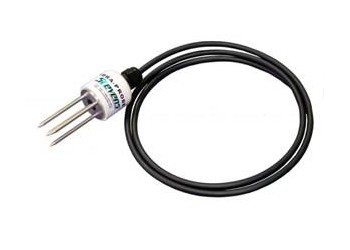

Hydra土壤水分溫度電導率傳感器具有3個主要組成部分，多芯電纜，測量頭，測量感應針。纜線提供供電和數據傳輸。信號是直流電壓信號。測量頭包含必要的高頻電磁波（50MHz）發生裝置，同時接收反射回來的反映土壤電子特性的直流電壓信號。三芯線及中心的芯線組成了反映土壤電子特性的纜線。
技術規格：
DLight數據采集器：
|
模擬通道 |
|
|
通道數量 |
4個單端通道 |
|
輸入類型 |
2芯，4~20 mA電流環路，或0~5V帶讀取DIP開關 |
|
傳感器供電 |
24 VDC（低于硬件控制），12 VDC和5 VDC（固定） |
|
精度 |
0.01% |
|
分辨率 |
0.002% |
|
脈沖計數 |
|
|
輸入類型 |
脈沖 |
|
傳感器供電 |
5 VDC或12 VDC連續 |
|
z大速率 |
60脈沖/分鐘 |
|
串口 |
|
|
輸入類型 |
SDI-12 |
|
傳感器供電 |
5 VDC或12 VDC連續 |
|
其他 |
|
|
切換激發電壓 |
1個24V/5W用于4~20mA傳感器供電 |
|
供電 |
9.6~16VDC，待機7mA（遙感系統需外加電源） |
|
處理器 |
16位TI MSP430和雙16位dsPIC微處理器 |
|
板載內存 |
內置2GB內存，外置2GB SD存儲卡 |
|
采樣間隔 |
1分鐘~24小時 |
|
系統時鐘 |
精確度±1分鐘/月，閏年修正，溫度修正 |
|
非丟失性存儲 |
所有設置參數和時鐘通過鋰電池供電存儲 |
|
信息尺寸 |
典型6~340字節 |
|
串口 |
1個RS-232，±5VDC，1200~115200波特率，USB 2.0 |
|
A/D轉換（0~5 VDC） |
21位分辨率，輸入阻抗10K ohm（z小） |
|
通訊 |
1個RS-232，USB 2.0（兼容USB 1.0），可拔插2GB SD卡 |
|
D/A轉換（0~5 VDC） |
12位分辨率 |
|
工作環境 |
-40~70℃，NEMA 4防護100%冷凝；鋁制封裝95%，非冷凝 |
|
尺寸 |
14.05×7.77×4.96厘米 |
Hydra土壤水分溫度電導率傳感器：
|
介電常數 |
|
|
測量范圍 |
1~80（1=空氣，80=蒸餾水） |
|
測量精度 |
±1.5%或0.2（典型蒸餾水） |
|
土壤水分 |
|
|
測量范圍 |
0~飽和 |
|
測量精度 |
多數土壤±0.01 WFV，特殊土壤±0.03 |
|
電導率 |
|
|
測量范圍 |
0.01~1.5 S/m |
|
測量精度 |
±2.0%或0.005 S/m（典型） |
|
溫度 |
|
|
測量范圍 |
-10~+55℃ |
|
測量精度 |
±0.1℃ |
|
電氣規格 |
|
|
供電 |
9~20 VDC |
|
通訊協議 |
SDI-12標準V1.2 |
|
電纜長度 |
標準7.6米，z大可延長到60米 |
|
功耗 |
空閑<1 mA，激活30 mA |
|
電纜接線 |
3芯：供電、接地和數據 |
|
波特率 |
1200 |
|
工作環境 |
|
|
工作溫度 |
-10~+55℃，可延長到-30~+55℃ |
|
存儲溫度 |
-40~+55℃ |
|
防水 |
探頭可以放入水中 |
|
物理參數 |
|
|
電纜 |
22AWG，防紫外，直埋 |
|
材質 |
探頭外殼PVC，探針為304不銹鋼 |
|
尺寸 |
長度12.4厘米×直徑4.2厘米 |
|
感應區域 |
長度5.7厘米×直徑3厘米 |
|
重量 |
傳感器200克，電纜0.08公斤/米 |
產地：美國
