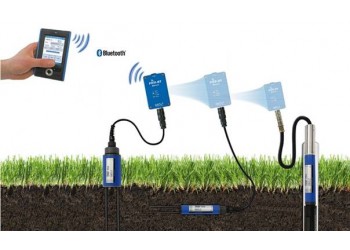

用途：PICO-BT便攜式土壤剖面水分速測儀通過將土壤剖面水分探頭放在預埋探管的不同深度來實現測量土壤或其他介質深達3米的剖面含水量。并可配備土壤表層水分探頭對土壤表層水分含量進行測量。
測量原理：基于TDR時域反射技術。用以直接測量土壤或其他介質的介電常數，介電常數又與土壤水分含量的多少有密切關系，土壤含水量即可通過模擬電壓輸出被讀數系統計算并顯示出來。測量時，金屬波導體被用來傳輸TDR信號，工作時產生一個1GHz的高頻電磁波，電磁波沿著波導體傳輸，并在探頭周圍產生一個電磁場。信號傳輸?shù)讲▽w的末端后又反射回發射源。傳輸時間在10ps-2ns間。廠家發明了這種測量技術，使得儀器可以檢測到小至3ps的時間信號。建立了時間采樣的方法。從而使得土壤水分的測量變得更為準確和方便。
手持數據管理器技術規格：
|
處理器 |
Intel PXA270 624Mhz |
|
操作系統 |
Microsoft Windows Mobile 5.0 |
|
顯示屏 |
3.5英寸，分辨率480×640，65536色，半透射TFT觸控屏幕，LED背光 |
|
內存 |
128MB閃存和64 MB內存 |
|
電池 |
1200mAh可充電鋰電池 |
|
尺寸 |
約121×76×17.5毫米 |
|
防水等級 |
IP65 |
|
通訊 |
USB1.1、藍牙、RS232、W-LAN（IEEE 802.11g）、WiFi |
藍牙通訊模塊技術規格：
|
功能 |
實現無線藍牙通訊，同時給探頭進行供電 |
|
藍牙通訊 |
Bluetooth 2.0協議，工作范圍：z遠10m |
|
工作溫度 |
-20℃~+70℃ |
|
供電 |
1000mAh Ni-MH電池（4x1.2V），充滿電后，支持大于1500次測量 |
|
適合的探頭 |
PICO64、PICO32、PICO-IPH |
土壤剖面水分探頭技術規格：
|
探頭類型 |
TRIME-T3 |
TRIME-T3C |
|
測量范圍 |
0-100%體積含水量 |
0-100%體積含水量 |
|
測量精度（0~6dS/m） |
±2%（0~40%），±3%（40~70%） |
±2%（0~40%），±3%（40~70%） |
|
測量精度（6~12dS/m） |
±3%（0~40%），±4%（40~70%） |
±3%（0~40%），±4%（40~70%） |
|
測量精度（12~50dS/m） |
—— |
待定 |
|
重復性精度（0~6dS/m） |
±0.3% |
±0.3% |
|
重復性精度（6~12dS/m） |
±0.5% |
±0.5% |
|
重復性精度（12~50dS/m） |
—— |
待定 |
|
溫度漂移 |
全量程的±0.3% |
全量程的±0.3% |
|
溫度測量范圍 |
-15℃~+50℃ |
-15℃~+50℃ |
|
溫度測量精度 |
±0.2℃ |
±0.2℃ |
|
測量體積 |
3L（180mm×? 150mm） |
2L（110mm×? 150mm） |
|
供電 |
7V~24V DC |
7V~24V DC |
|
電量消耗 |
100mA @ 12V/DC，測量的時候持續 2~3秒 |
100mA @ 12V/DC，測量的時候持續 2~3秒 |
|
工作溫度范圍 |
-15℃~+50℃（可定制其他溫度量程） |
-15℃~+50℃（可定制其他溫度量程） |
|
探頭材質 |
密封防水PVC (IP68) |
密封防水PVC (IP68) |
|
適用土壤 |
非均質土壤 |
均質土壤、鹽土 |
|
探頭長度 |
180mm |
110mm |
|
電纜長度 |
2.5米同軸電纜（需要3.5米訂購時請說明） |
2.5米同軸電纜（需要3.5米訂購時請說明） |
|
校準 |
出廠按照礦物質土校準，可用TRIME WinCal重新校準 |
出廠按照礦物質土校準，可用TRIME WinCal重新校準 |
預埋探管技術規格：
|
預埋探管 |
專用聚碳酸酯材質 |
|
探管外徑 |
44.3毫米 |
|
探管內徑 |
42.0毫米 |
|
探管長度 |
可選0.6米、1米、1.5米、2米、2.5米、3米 |
|
配置 |
透明探管、橡膠塞、塑料蓋、橡膠圈、金屬管頭。 |
土壤表層水分和溫度探頭技術規格：
|
探頭型號 |
TRIME-PICO32 |
TRIME-PICO64 |
|
供電 |
7~24V DC |
7~24V DC |
|
電量消耗 |
100mA @ 12V/DC，測量的時候持續 2~3秒 |
100mA @ 12V/DC，測量的時候持續 2~3秒 |
|
測量范圍 |
0~100%體積含水量 |
0~100%體積含水量 |
|
測量精度（0~6dS/m） |
±1%（0~40%），±2%（40~70%） |
±1%（0~40%），±2%（40~70%） |
|
測量精度（6~12dS/m） |
±2%（0~40%），±3%（40~70%） |
±2%（0~40%），±3%（40~70%） |
|
測量精度（12~50dS/m） |
—— |
—— |
|
重復性精度（0~6dS/m） |
±0.2% |
±0.2% |
|
重復性精度（6~12dS/m） |
±0.3% |
±0.3% |
|
重復性精度（12~50dS/m） |
—— |
—— |
|
溫度漂移 |
全量程的±0.3% |
全量程的±0.3% |
|
溫度測量范圍 |
-15℃~+50℃ |
-15℃~+50℃ |
|
溫度測量精度 |
±0.2℃ |
±0.2℃ |
|
測量體積 |
0.25L（110mm×Ф50mm） |
1.25L（160mm×Ф100mm） |
|
工作溫度范圍 |
-15℃~+50℃（可定制其他溫度量程） |
-15℃~+50℃（可定制其他溫度量程） |
|
探頭主體材質 |
密封防水PVC (IP68) |
密封防水PVC (IP68) |
|
探頭主體尺寸 |
155 x ?32mm |
155 x ?63mm |
|
探針長度 |
110mm |
160mm |
|
探針直徑 |
3.5mm |
6mm |
|
輸出接口 |
IMP-BUS、RS485、模擬輸出（0~1V或4~20mA） |
IMP-BUS、RS485、模擬輸出（0~1V或4~20mA） |
|
可選1（RS485或模擬輸出） |
1.5米電纜帶7針母口 |
1.5米電纜帶7針母口 |
|
可選2（IMP-BUS） |
5米電纜帶4針母口 |
5米電纜帶4針母口 |
|
可選3（裸線） |
5米裸線 |
5米裸線 |
|
校準數據 |
標準校準用于大多數標準土壤類型，可存儲z多15個用戶自定義校正曲線 |
標準校準用于大多數標準土壤類型，可存儲z多15個用戶自定義校正曲線 |
|
|
||
|
預埋探管和安裝工具套件 |
||
|
|
|
|
|
PICO64預打孔工具 |
PICO32預打孔工具 |
標定套件 |
|
|
||
|
土壤表層水分探頭延長桿 |
||
產地：德國
