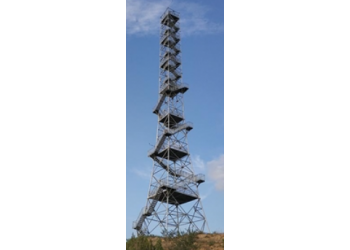

QT-1030 梯度氣象監測系統是測量大氣中不同高度的風速風向、溫濕度、輻射、二氧化碳等氣體成分以及不同深度土壤的土壤溫度和含水量。QT-1030 梯度氣象監測系統適用于不同的下墊面和大氣條件， 是邊界層氣象，農林氣象、大氣環境監測運用普遍和基本的觀測手段，是以空氣動力學理論、Monin-Obukhov相似理論在近地表層的，尤其在垂直方向上以湍流交換為基礎的物質和能量的傳輸規律的研究不可替代的觀測系統。在風能評估、大氣成分擴散乃至核物質、生化物質的傳播和作用機理研究中，高塔梯度系統是穩定的表征空間差異性和時間性的觀測系統，是風能預測、污染員環境預報重要的手段。對于森林生態系統的梯度觀測系統，由于森林冠層下的逆梯度現象，以及各種不同植被的相互作用，不同高度的同時觀測得以準確地把控細微的空間變異和穩定的時序演替，具有其他系統無法替代的作用。
在越來越大型的城市化過程中，不同源匯和不同機械和熱力學相互作用背景下，高塔梯度觀測是有效地表征人類活動、城市建設對城市氣象和城市環境變遷影響的觀察者和記錄者。
QT-1030 梯度氣象監測系統測量的數據能夠直接用于計算大氣穩定度、湍流強度、平面粗糙度和零平面位移、感熱通量、潛熱通量、大氣各種成分的通量、土壤熱通量，Monin-Obukhov長度等微氣象參數，在森林系統中的輻射梯度和PAR梯度，可用于計算群落葉面積指數、有效葉面積指數，林冠結構等。
系統特點：
l測量探頭選用科研領域公認的科研級風速風向、空氣溫濕度、輻射探頭
l數據采集起精度高采樣間隔和數據處理間隔可調
l通訊方式靈活，可以實現遠程監控，極其便于組網
l大采集的經濟型模式（太陽能供電系統推薦）或者各層分數采器的獨立互聯模式可選
l可實現實時狀態的現場、遠程和網絡化監控和報警
l多種通訊方式（MD 485的多點總線方式、電臺無線方式、GPRS/CDMA公網通訊、WIFI無線、光纖通訊、衛星通訊等）可選
l太陽能供電方式可實現遠程數據監控
l大容量數據存儲器
l寬溫度域：從荒漠到極地，從高山到草原
l高穩定性：適度的維護，多年的可靠運行
l交流電供電條件下可增加多種功能
QT-1030 梯度氣象監測系統技術參數：
|
CR1000 數據采集器 |
技術參數 |
|
采樣頻率 |
100Hz |
|
模擬通道 |
8個差分通道（16個單端通道） |
|
脈沖通道 |
2個 |
|
控制輸出 |
8個 |
|
激發通道 |
3個電壓通道 |
|
其他端口 |
4個SDI-12或4個RS232（與8個控制輸出接口共用） |
|
數據通信端口 |
1個CS I/O；1個RS-232；1個平行外圍設備 |
|
信號輸入范圍 |
±5000mV |
|
A/D轉換精度 |
13位模擬/數字轉換 |
|
測量分辨率 |
0.33 ?V |
|
測量精度 |
±（讀數*0.06%+偏移量），0~40℃ |
|
內置存儲空間 |
4M |
|
供電電壓 |
9.6~16VDC |
|
功耗 |
睡眠模式：0.6mA，1Hz采集頻率：4.2mA |
|
尺寸 |
23.9×10.2×6.1cm |
|
工作溫度 |
-25~50℃；-55~85℃（擴展） |
|
AM16/32B 模擬通道擴展版 |
技術參數 |
|
激發時間 |
20ms |
|
開關電流 |
500mA |
|
系統供電 |
11.3~16 Vdc （-25~50℃）；11.8~16 Vdc（-55~85℃） |
|
系統功耗 |
<210?A（靜止狀態）；6mA（激活狀態） |
|
尺寸 |
0.2cm x 23.9cmx 4.6 cm |
|
工作溫度 |
-25~50℃；-55~85℃（擴展） |
|
SDM-INT8 擴展模塊 |
技術參數 |
|
供電 |
9.6~16VDC（帶負載），非調制 |
|
功耗 |
活動13~20mA；靜止400?A |
|
分辨率 |
±1ms |
|
定時測量 |
16.7s MAX |
|
開關電流 |
25 mA MAX |
|
工作溫度 |
-25~50℃ |
|
尺寸 |
20.3×12.7×2.5cm |
|
重量 |
0.82kg |
|
014A風速傳感器 |
技術參數 |
|
測量范圍 |
0~45m/s |
|
測量精度 |
±0.11m/s或1.5% |
|
啟動風速 |
0.45m/s |
|
功耗 |
10mA MAX |
|
重量 |
0.31kg |
|
工作溫度 |
-50~70℃ |
|
024A風向傳感器 |
技術參數 |
|
測量范圍 |
機械0~360?，電子0~357? |
|
啟動風速 |
0.45m/s |
|
測量精度 |
±5? |
|
材質 |
輕質氧化鋁 |
|
工作溫度 |
-50~65℃ |
|
重量 |
045kg |
|
CNR4 |
技術參數 |
|
輸出 |
4個輸出，分別是向上的短波、向下的短波以及向上的長波和向下的長波 |
|
光譜波長 |
短波輻射傳感器310~2800nm，長波輻射傳感器4.5~42μm |
|
溫度傳感器 |
10K的熱敏電阻和PT-100 鉑電阻 |
|
響應時間 |
<18s |
|
非線性誤差 |
1% |
|
溫度依賴靈敏度 |
<5% |
|
靈敏度 |
短波 7~20μv/w/m2 長波 5~10 μv/w/m2 |
|
工作溫度： |
-40~80℃ |
|
視角 |
短波輻射傳感器180?，長波輻射傳感器向下150?，長波輻射傳感器向上180? |
|
安裝支架 |
螺絲旋緊，螺絲直徑為16mm，長350mm |
|
標準電纜長度 |
10m |
|
重量 |
850g |
|
SQ-100 |
技術參數 |
|
響應度 |
0.2mV＝1μmol m-2 s-1 |
|
日照范圍 |
400mV（2000μmol m-2 s-1） |
|
線性范圍 |
1000mV（5000μmol m-2 s-1） |
|
靈敏度 |
5μmol m-2 s-1每mV |
|
電源 |
無 |
|
操作環境 |
-40 to 55 °C; 0 to 100%相對濕度 |
|
材料 |
陽極氧化鋁，丙烯酸有機玻璃 |
|
電纜 |
3米屏蔽電纜 |
|
重量 |
70克 |
|
TE525M翻斗式 雨量傳感器 |
技術參數 |
|
傳感器類型 |
磁力**開關 |
|
輸出 |
開關信號 |
|
精度 |
1.0% up to 2"/hr (50 mm/hr) |
|
收集器尺寸 |
24.5cm直徑×29.21cm高 |
|
收集器面積 |
214cm2 |
|
工作溫度 |
0~50℃ |
|
電纜長度 |
12米 |
|
材料 |
電鍍鋁 |
|
CS616土壤水分 |
技術參數 |
|
測量范圍 |
干到飽和 |
|
測量精度 |
2.5 % VWC |
|
分辨率 |
0.1% VWC |
|
供電 |
5~18VDC |
|
功耗 |
65mA（工作），45μA（待機） |
|
電纜長度 |
305m MAX |
|
輸出 |
±0.7V方波，頻率取決于含水量（CS616） |
|
指令測量時間 |
0.50ms（P138）；50ms（P27） |
|
探頭個體差異 |
干燥土壤±0.5% VWC，飽和土壤±1.5 % VWC |
|
探針尺寸 |
長300mm，直徑3.2mm，間距32mm |
|
探頭尺寸 |
85mm×63mm×18mm |
|
探針材質 |
不銹鋼 |
|
ST-100土壤溫度 傳感器 |
技術參數 |
|
測量范圍 |
-50℃~70℃ |
|
測量精度 |
±0.1℃（0~70℃） ±0.2℃（-25~0℃） ±0.1℃（-50~-25℃） |
|
重復性 |
±0.02℃ |
|
輸入電壓 |
2.5V |
|
平衡時間 |
30s |
|
響應時間 |
1s |
|
電纜 |
5M的雙絞線，可延長其倍數 |
|
尺寸 |
7mm（長）， 0.6mm（直徑） |
產地：美國
