產品別名：導線舞動監測系統

產品型號：TLKS-PMG-WD

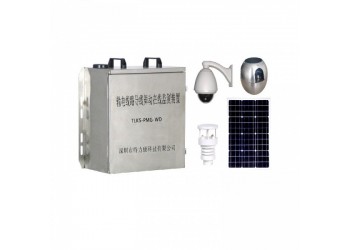

架空輸電線路舞動監測裝置

一、產品描述：

我國輸電線路多、海拔高、跨越大且距離遠，輸電線路走廊內氣象條件復雜多變，導線舞動事故也頻繁出現。事故發生原因包括導線舞動幅值過大、電力供應系統的穩定性在輸電導線發生舞動的挑戰下形式不容樂觀。常常需要統計采集數據進行計算舞動軌跡的還原，但因?yàn)闇y試的數據并不是實時的，沒有辦法精確實時的得到計算結果，我司研發的架空輸電線路舞動監測裝置對輸電導線進行實時的舞動數據采集。當舞動頻率超過預設值的時候，會自動觸發告警，線路維護人員可立刻做出應急處理，保障高壓線路的安全運行。

二、工作原理：

架空輸電線路舞動監測裝置在導線上加裝一套舞動傳感器，系統自動獲取導線舞動時在垂直方向和水平方向的加速度數值，通過遠程采集到的舞動、微氣象、圖像數據，然后把數據進行數字化壓縮編碼，發送到監控中心，通過數據監控客戶端實時瀏覽觀測各監控點的現場情況，維護監控人員通過從現場發送來的舞動、微氣象、圖像等數據進行分析對比，如出現異常的預警信息，即立刻做出相應的應急處理，以確保高壓線路的安全運行。

三、產品功能：

l 實時監測導線位移量、加速度量、角度量等,并結合各種傳感器量進行分析處理, 數據建模,及時診斷異常信息

l 具備微氣象數據采集功能,通過采集前端溫度、濕度、風速、風向等,將其與導線舞動量相結合,分析處理

l 智能化舞動隱患分析,通過平臺三維分析算法在設備初次安裝時建立三維參數,基于MATLAB算法,綜合傳感器量,圖像數據量,對整個監測線路形成一個立體監控系統

l 具有實時視頻瀏覽功能,分辨率≤1080P ,可以實現導線舞動情況的監控,通過圖像識別處理,&&診斷舞動信息處理

l 穩定可靠的電池充電管理系統,采用MPPT(z大功率點跟蹤)技術對蓄電池進行充電,太陽能充電效率至少提高20%

四、技術參數：

u 供電方式：風光互補加蓄電池

u 通訊要求：支持無線網絡通信，可根據現場情況選擇運營商

u 工作電壓：DC12V

五、總結：

在輸電線路上加裝一套架空輸電線路舞動監測裝置對輸電塔電力系統的狀態進行實時在線的監測是非常有必要的。提醒運檢人員及時采取有效防護措施，減少舞動對導線帶來的傷害，這有助于工作人員在第一時間掌握輸電鐵塔的各種情況，大大降低了人工巡檢費用，并更加實際、可靠。我司研發的TLKS-PMG-WD型號架空輸電線路舞動監測裝置在許多省份都有得到應用，省份招標等，我司在全國均設立辦事處開展業務。

歡迎咨詢或代理，深圳特力康科技公司李女士： 13682351635（微信同步）

公司網站；//www.sztlk.com

定制產品，報價為市場當前發布時參考區間價，實際價電議。

六、注意事項：

1，應注意避免設備掉落在地面上，或者受到其他物體較強的沖擊；

2，應注意避免太陽能板受外界較強沖擊，造成太陽能板破損；

3，安裝時應盡量讓太陽能板對著陽光方向；

4，安裝設備時應關斷電源開關，在安裝完成后再打開帶能源開關；

5，嚴禁私自拆卸結構或電路板，未經授權私自拆卸設備將失去保修權。
