一、概 述

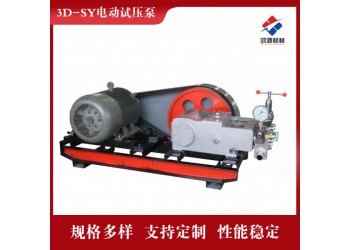

我廠研制生產的3D-SY750系列電動試壓泵，是目前現行二缸、四缸電動試壓泵的換代產品。該產品具有體積小、結構緊湊、運行平穩、功能大、流量大、效率高等特點，而且適用范圍、配套性強、操作簡單。用于各類壓力容器、鍋爐、管件等需作壓力試驗和強度試驗的場所，根據需要可試驗壓力值，并能進行自動保壓。泵的輸送介質一般為常溫清水，也可使用乳化液、妨銹水及粘度與水相近的中性油品。歡迎您來電了解詳情——1-3-2-7-3-3-0-1-3-5-9。
二、主要結構及工作原理本機主要由高壓往復泵、溢流閥（40Mpa以上規格無此部件）、止回泄壓閥等組成。
1、高壓往復泵：本泵為臥式三柱塞泵，由電動機驅動，分為動力端和液力端。
（1）動力端：（如圖1）由皮帶輪、曲軸、連桿等組成。電機通過皮帶輪傳動并減速，帶動曲軸旋轉，由曲軸連桿機構將旋轉的運動轉換為直線往復運動，帶動柱塞往復運動。（2）液力端：（如圖2）由柱塞副、缸體、泵頭、進出水閥組、安*閥等組成。連桿帶動柱塞往復運動，使缸體內容積周期變化，當柱塞為吸入行程時，出水閥關閉，工作介質在大氣壓下頂開進水閥進入缸體內；在排出行程時，進水閥關閉，柱塞將工作介質通過出水閥并經泵頭排出。該過程周期性重復進行，從而完成泵將工作介質吸入并排出的功能。
2、溢流閥（如圖3）用于調節泵的輸出壓力及恒定系統壓力。順時針旋轉調節螺母，泵的輸出壓力升高，反之，則輸出壓力降低。當用戶需要恒壓輸出時，需將壓力調到設定值并鎖緊鎖緊螺母即可。3、止回泄壓閥（如圖4）用于自動截斷保壓及卸除系統壓力。保壓試驗結束后，打開泄壓閥手輪，即可卸除系統壓力。在升壓過程中，若誤操作使系統壓力高于應設定值，可適當打開泄壓閥手輪，卸除部分壓力后重新升壓。
在該閥上裝有壓力表，在升壓過程及保壓過程中均顯示試壓管路壓力。
