對夾式氣動蝶閥
上海代益閥門專業生產對夾式氣動蝶閥，不銹鋼對夾式氣動蝶閥，D671X氣動蝶閥，法蘭氣動蝶閥，鑄鋼對夾式氣動蝶閥，D671X對夾式氣動蝶閥。

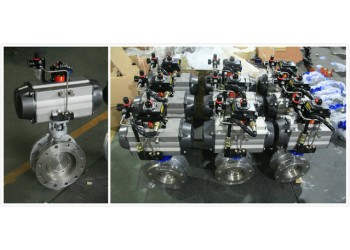

氣動蝶閥是雙（單）作用氣動活塞式執行器與蝶閥組成。連接形式分為對夾式和法蘭式兩種,其閥座采用橡膠、氟橡膠和不銹鋼堆焊，從而很大程度的提高了其適用范圍。具有結構簡、體積小、重量輕等優點。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬質陽極
氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力、輕工等工業部門。
蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。
工作原理
當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。
□氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。
□回信器信號燈綠燈亮時閥門處在開啟位置，而紅燈亮時閥門處在關閉位置。
□定位器可調節閥門管道流量。
氣動執行器主要技術參數
氣動執行器
型號
QW系列、AT系列、AW系列
氣源壓力
0.4 ～ 0.8 MPa
z大回轉角度
90°～92°
回信器
AC220V AC110V DC24V
控制信號
電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa
控制氣源
潔凈、干燥壓縮空氣
工作溫度
-20℃ ～ +90℃
主要性能規范
名稱
型 號
公稱壓力
PN（MPa）
試驗壓力Ps（MPa）
工作溫度
（℃）
適用介質
殼體
密封
氣動橡膠蝶閥
D67（4）1X-10
1.0
1.5
1.1
-20～80
淡水、污水、空氣、蒸汽
氣動襯四氟蝶閥
D67（4）1F-10C
1.0
1.5
1.1
≤150
腐蝕性介質
氣動硬密封蝶閥
D67（4）3H-10C
1.0
1.5
1.1
≤300
水、油類、酸類、煤粉等
