QJB-M生物膜懸浮填料推流器技術性能描述
QJB-M生物膜懸浮填料推流器是南京中德環保公司研發生產的一種使用于水處理流化床生物膜反應工藝（簡稱MBBR工藝），完成含懸浮填料生化反應池內對水體推流，并使生物膜填料流化懸浮的推流器。該推流器是防止反應池內生物膜填料沉降、保持其流量和懸浮、增強其混合性能的專用設備。
QJB-M生物膜懸浮填料推流器的主要特點有：
兼容不同供應商的各種類型的生物膜填料。
溫和的混合，使多余的生物膜脫落，確保細菌團的完整和營養供給，保持固體生物膜填料懸浮和保證混合性能，從而防止填料沉降，并保持填料的中空孔隙無堵塞。
不銹鋼螺旋槳可承受塑料填料的高強度磨刷，能保證長期使用壽命。
闊葉型螺旋槳以合理的速度旋轉，確保填料溫柔混合和高效率流動。較低的槳葉線速度可保護填料不會受撞擊而破損。
螺旋槳邊沿圓弧結構，可防止填料被螺旋槳切割。后掠式槳葉具有自清潔功能。
配置高效四級電朵和硬齒面斜齒輪減速機，傳動效率高，節以降耗效果顯著。
不受曝氣擾動影響，推流器可直接布置在曝氣頭上方，無需預留空間，充分增加了曝氣有效面積，提高了曝氣池的利用率。
氧化溝內使用生物填料，普通潛水推流器無法解決耐磨耐沖擊的要求，針對市場上一些產品使用不久就發生故障，我公司根據實際情況專門為其定制了QJB-M生物膜懸浮填料推流器，填料專用耐沖擊潛水推流器，解決了葉輪耐磨、電纜線易損等的技術難題成功改造，正常使用5年以上無故障。
QJB水下低速推進器適用于各種生活污水和工業廢水的處理過程中，在下列條件下設備可正常連續運行：
4.1介質溫度不超過40℃；
4.2介質的PH值在5～9之間；
4.3介質密度不超過1150kg/m3；
4.4長期潛水運行，潛水深度一般不超過20m；
4..5池子容積在1000-3000m3，黏度可達到50CP；池容積在500-700m3，黏度可達1000CP。
5．技術性能
5.1 水下低速推進器轉動平衡自如，保證無卡死，停滯，振動等現象；
5.2 水下低速推進器出廠前作密封氣壓實驗,實驗壓力為3kg/m2，歷時5分鐘無泄漏現象；
5.3 水下低速推進器采用雙機械密封結構和唇形密封組織，機械密封保證在8000小時內可靠運行而不需更換；
5.4 水下低速推進器引出電纜采用GB5013.2中YZW型橡套軟電纜或性能相同的其它電纜，單臺標準配置長度10m，電纜密封頭采用特殊硫化處理,以防電纜外皮破損，滲水至電機；
5.5 水下低速推進器表面噴涂防腐漆，其表面光亮，無污損，,碰傷，裂痕等現象；電機殼體的底漆為PVC環氧樹脂，面為氯化橡膠涂料；
5.6 水下低速推進器油室內設有密封泄漏保護裝置；
5.7 水下低速推進器引出電纜中雙色線（黃/綠）規定為接地線，聯接可靠。接地標志明顯，在使用期內不易磨滅；
5.8 水下低速推進器槳葉及轉子采用動平衡試驗，平衡精度為G6.3；
5.9 水下低速推進器可沿水平方向在120°范圍內旋轉，任意調整推流角度。
6．使用壽命
QJB水下低速推進器在規定的條件下，故障前平均運行時間不小于10000小時，整機使用壽命不小于8年。
7．結構設計
7.1接線盒
接線盒與周圍液體、電機部分完全密封隔離；冷卻：電機定子由周圍的液體冷卻。
7.2減速機
采用硬齒面齒輪傳動，以降低葉輪轉速。設計結構緊湊，外形美觀流暢。負載能力強；啟動瞬間主機震動小、運行平穩；噪音低；齒輪傳動比分級精細，速比大，能很好的保護電機和軸承，壽命長。
7.3葉片
葉片為雙香蕉形，用高密復合聚胺酯澆鑄，有效防止了葉片的斷裂問題；葉片進口邊向后彎曲，具有自動清洗性能；采用法蘭式鎖緊螺母緊固在軸上，在起吊維修時，容易拆卸更換。
7.4電機
采用全淹沒式鼠籠型感應電機，潛水電機四級繞組，S1級，定子繞組絕緣等級為F級，防護等級IP68。電機可連續攪拌40℃的介質，定子繞組的平均溫升不超過85℃，每小時至少能起動12次，而不引起任何有害影響，在運行時，不會發生過載現象，保證連續及間歇運行。額定電壓為380V，三相，50Hz。電機的允許電壓波動為±10%。
7.5油室
潤滑并冷卻密封裝置，軸承座及減速箱與電機和液體之間，油室起著減震和消音的作用，必要時可埋置一個氣囊裝置以減少和降低油室內的壓力上升。
7.6軸承
電機軸由兩個軸承支承，支承軸承為雙列球軸承；而主軸承為雙列球面滾子軸承；葉輪軸由一個雙列角接觸球軸承和一個圓柱滾子軸承支撐；軸承均與被攪拌液體隔離，并用油脂潤滑。攪拌器軸承的運行壽命大于60000小時。
7.7軸密封
攪拌機有兩個機械密封和一個唇形密封組成。密封裝置材料：碳化鎢--碳化鎢。
7.8 機械密封
每個輪軸配備串聯式雙層獨立的旋轉軸機械密封系統，密封裝置在一只油箱內運行。機械密封設計壽命大于25000小時。
7.9監測系統
定子繞組中裝有兩個熱敏開關，熱敏開關在125℃動作，正常情況下，電機的溫度不超過85℃，超溫后電機停止轉動并報警。
采用水泄漏傳感器，以探測定子室中的水。當水泄漏傳感器動作時，將使電機停止轉并報警。
7.10控制系統（用戶可自行配置）
控制箱可實現設備的自保護，具有過熱、過流和泄漏保護功能，可預留PLC接口。

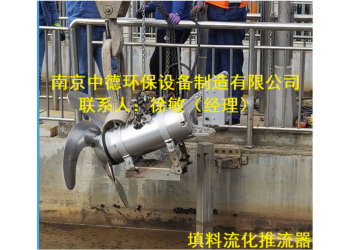

點擊圖片查看原圖
