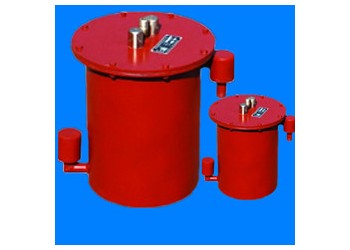

CWG－FY型負壓自動放水器的結構與性能等參數

（1）結構

負壓自動放水器主要由通大氣閥1、負壓平衡管2、托盤3、側導向桿4、磁鐵5、中心導向桿6、外筒7、放水閥保護罩8、放水閥9、導向座10、浮漂11、進水閥12等組成。

（2）性能

適用負壓范圍：0～-0.09Mpa

自動放水速度：7L／min（間歇放水）

（3）外形尺寸與重量

外形尺寸（長×寬×高）：  415*330*440 mm

重   量：     約31kg

注：可以根據使用單位的實際需求定做所需產品。

負壓自動放水器的安裝

1. 自動放水器安裝在管路的低洼處。

2. CWG－ZY型正壓自動放水器的進水管直接與抽放管路連接（管路下部焊一節2"短節）

3. CWG－FY型負壓自動放水器的安裝地點管路上部焊上一個1／2"的管短節（如果是吊起來的管路，可以在管路中心線以上任何位置），下部焊接一個1.5"的管短節

4.上述短節處各安裝一個閥門，以便維修放水器時使之與抽放管路斷開。

5.連接管可以用夾布膠管或鋼管（zui好用膠管，以便安裝與維修）。

6.如果抽放管路內臟污較多，在管路與放水器之間要安裝一個沉淀器，沉淀器由用戶自備。沉淀器一個進水口（1.5"），一個出水口（3／4"），只要能將管路中的贓物沉淀下來以便放水器正常工作就行。管路中贓物較少的地方可以不安裝沉淀器。

7.放水器進水口需要低于管路底部。

8.放水器中心線要盡量鉛直，與水平垂直偏差在±10°。
