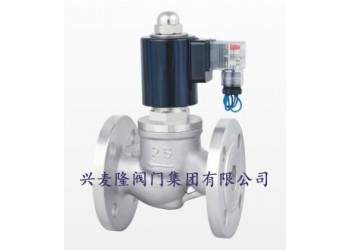

興麥隆ZCZ蒸汽電磁閥
產品用途
本閥適用于蒸汽、熱水為加熱介質，進行溫度自動控制的執行機構。可對蒸汽加熱器、散熱器、干燥器等蒸汽設備及各類溫度自控儀、蒸汽定型機、蒸染機回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系列。
主要特點
耐熱：電磁部分、密封件部分用特種耐高溫電工材料和密封材料，并應用了各種隔熱措施。
耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
耐冷凝：蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。
結構原理
本閥是由副閥和主閥兩部分大部件構成的先導式二次開閥的電磁閥。是靠副閥的啟閉來控制主閥的通斷。根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，在斷電常位時，副閥口封閉，主閥呈斷路，當電訊號進入導閥線圈時，活動鐵芯受電磁力作用吸上打開副閥口，主閥閥杯內壓力導速消失，介質壓力將主閥閥杯托上，開啟主閥口，工作介質便可流通。但當電訊號消失時，活動鐵芯復位，封閉住副閥口，工作介質自平衡孔進入閥杯內，當壓力趨于平衡時，靠主閥彈簧，閥杯自重及介質壓力使閥杯下移，嚴密封住主閥口，閥又呈關閉狀態。常開電磁閥，在斷電常位時，由彈簧作用，副閥口打開，主閥流通。當電訊號進入副閥線圈時，活動鐵芯受電磁作用吸下，副閥口封閉，工作介質經平衡孔進入閥杯內，當壓力趨于平衡時，靠主閥，彈簧、閥杯自重及介質壓力使閥杯下移，嚴密封住閥口，閥門呈關閉狀態。當主閥斷電時，電磁力消失副閥打開，主閥杯內壓力迅速消聲，介質壓力將主閥閥杯托上，開啟主閥口，介質流通，閥呈開啟狀態。
主要參數
|
項目 |
說明 |
||||||||||
|
工作介質 |
蒸汽、水及其它無腐蝕性氣體 |
||||||||||
|
介質溫度(C) |
<200 |
||||||||||
|
公稱壓力(MPa) |
1.6 |
||||||||||
|
工作壓差（MPa) |
0.05-1.6 |
||||||||||
|
電源電壓 |
AC220V、AC24V、 DC24V |
||||||||||
|
使用壽命(萬次) |
>10 |
≥5 |
>3 |
||||||||
|
公稱通徑(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
額定流量系數(kv) |
2.8 |
5 |
8.5 |
12 |
18 |
28 |
45 |
70 |
110 |
180 |
250 |
|
泄漏量(mL/mi) |
1.5 |
3 |
4.5 |
6 |
9 |
17 |
28 |
40 |
|||
|
功耗 |
50VA |
||||||||||
|
出現口接頭 |
內螺紋M20x1.5 |
||||||||||
|
環境溫度 |
-40~+60℃ |
||||||||||
主要外形連接尺寸
|
公稱通徑DN |
內螺紋連接 |
法蘭連接 |
|||||||||
|
外形尺寸 |
內螺紋 |
外形尺寸 |
法蘭尺寸 |
||||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
|
15 |
148 |
92 |
1/2 |
176 |
130 |
95 |
65 |
46 |
14 |
2 |
4-Φ14 |
|
20 |
148 |
92 |
3/4 |
181 |
150 |
105 |
75 |
56 |
16 |
2 |
4-Φ14 |
|
25 |
148 |
110 |
1 |
210 |
160 |
115 |
85 |
65 |
16 |
3 |
4-Φ14 |
|
32 |
182 |
120 |
1-1/4 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-Φ14 |
|
40 |
182 |
140 |
1-1/2 |
230 |
200 |
150 |
110 |
84 |
18 |
3 |
4-Φ18 |
|
50 |
192 |
162 |
2 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
|
65 |
- |
- |
- |
265 |
290 |
185 |
145 |
118 |
20 |
3 |
4-Φ18 |
|
80 |
- |
- |
- |
276 |
310 |
200 |
160 |
132 |
20 |
3 |
4-Φ18 |
|
100 |
- |
- |
- |
373 |
350 |
220 |
180 |
156 |
22 |
3 |
4-Φ18 |
|
125 |
- |
- |
- |
416 |
400 |
250 |
210 |
184 |
22 |
3 |
4-Φ18 |
|
150 |
- |
- |
- |
440 |
480 |
285 |
240 |
211 |
24 |
3 |
8-Φ22 |
