德國SCHWARZBECK阻抗穩定網絡

  南京金倍得科技發展有限公司優惠供應德國SCHWARZBECK EMC測試天線、SCHWARZBECK EMI接收天線、SCHWARZBECK線路阻抗穩定網絡、SCHWARZBECK EMS發射天線、SCHWARZBECK場地校準天線、SCHWARZBECK無線電測向天線、SCHWARZBECK常規用途天線、SCHWARZBECK天線塔、三腳架、附件、SCHWARZBECK 耦合/去耦網絡、SCHWARZBECK EMI接收機、SCHWARZBECK 亥姆霍茲線圈、SCHWARZBECK電磁鉗、EM-鉗、耦合鉗、吸收鉗、表面電流吸收鉗、鐵氧體鉗、SCHWARZBECK人工電源網絡、SCHWARZBECK近場探頭、SCHWARZBECK脈沖發生器、SCHWARZBECK帶狀線、SCHWARZBECK燈具測試用模擬燈/基準燈及其其他產品，歡迎詢價！

型號：
Schwarzbeck 電源網絡VTSD 9561 F、
Schwarzbeck ISN人工電源網絡V-LISNNNBM 8126-A 890+CAP 10-100、
Schwarzbeck 單路線路阻抗穩定網絡NNBM 8124、
Schwarzbeck 電壓探頭TK9420、
Schwarzbeck 阻抗穩定網絡CAT3 8158、
Schwarzbeck 阻抗穩定網絡CAT5 8158、

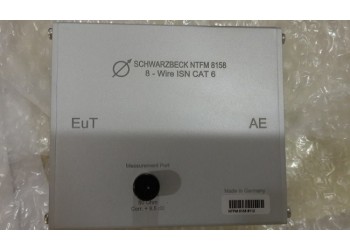

Schwarzbeck 阻抗穩定網絡NTFM 8158、
Schwarzbeck 環形天線FESP 5133-7/41、

NSLK 8127-單相線路阻抗穩定網絡

單相16A 線路阻抗穩定網絡
工作頻率范圍：9kHz~30MHz
阻抗：50 ?H + 5 Ohm || 50 Ohm
工作電流：2 x 16 A
可通過SCHWARZBECK或其他廠商的測量接收機對LISN進行控制

應用
 在進行傳導騷擾測試時，都需要使用到線路阻抗穩定網絡（又稱人工電源網絡）。SCWARZBECK公司生產的線路阻抗穩定網絡均符合CISPR16-1和GB/T6113標準的要求，同時SCHWARZBECK公司可為客戶定做特殊的線路阻抗穩定網絡。他所提供的線路阻抗穩定網絡工作電流高達500A，是世界上此種大電流LISN的原始生產商。線路阻抗穩定網絡均帶有人工手，還帶有遙控裝置；可通過SCHWARZBECK的測量接收機或其他廠商的測量接收機對線路阻抗穩定網絡進行控制。如需測量更大電流的設備可選用電壓探頭進行測試。

NSLK 8126-三相(帶單相)線路阻抗穩定網絡

三相(帶單相)25A 線路阻抗穩定網絡
工作頻率范圍：9kHz~30MHz
阻抗：50 ?H + 5 Ohm || 50 Ohm
工作電流：4 x 16/25 A, 2 x 16 A Schuko and 4 x 16 A
可通過SCHWARZBECK或其其他廠商的測量接收機對LISN進行控制

應用
 在進行傳導騷擾測試時，都需要使用到線路阻抗穩定網絡（又稱人工電源網絡）。SCWARZBECK公司生產的線路阻抗穩定網絡均符合CISPR16-1和GB/T6113標準的要求，同時SCHWARZBECK公司可為客戶定做特殊的線路阻抗穩定網絡。他所提供的線路阻抗穩定網絡工作電流高達500A，是世界上此種大電流LISN的原始生產商。線路阻抗穩定網絡均帶有人工手，還帶有遙控裝置；可通過SCHWARZBECK的測量接收機或其他廠商的測量接收機對線路阻抗穩定網絡進行控制。如需測量更大電流的設備可選用電壓探頭進行測試。

NSLK 8128-三相(帶單相)線路阻抗穩定網絡

三相(帶單相)50A 線路阻抗穩定網絡
工作頻率范圍：9kHz-30MHz
阻抗：50 ?H + 5 Ohm || 50 Ohm
工作電流：4 x 32/50 A, 2 x 16 A Schuko and 4 x 32 A
可通過SCHWARZBECK或其他廠商的測量接收機對LISN進行控制

應用
 在進行傳導騷擾測試時，都需要使用到線路阻抗穩定網絡（又稱人工電源網絡）。SCWARZBECK公司生產的線路阻抗穩定網絡均符合CISPR16-1和GB/T6113標準的要求，同時SCHWARZBECK公司可為客戶定做特殊的線路阻抗穩定網絡。他所提供的線路阻抗穩定網絡工作電流高達500A，是世界上此種大電流LISN的原始生產商。線路阻抗穩定網絡均帶有人工手，還帶有遙控裝置；可通過SCHWARZBECK的測量接收機或其他廠商的測量接收機對線路阻抗穩定網絡進行控制。如需測量更大電流的設備可選用電壓探頭進行測試。

NNLK 8121-三相100A線路阻抗穩定網絡

三相100A線路阻抗穩定網絡
工作頻率范圍：9kHz-30MHz
阻抗：50 ?H + 5 Ohm || 50 Ohm
工作電流：4 x 50 (100) A
可通過SCHWARZBECK或其他廠商的測量接收機對LISN進行控制

應用
 在進行傳導騷擾測試時，都需要使用到線路阻抗穩定網絡（又稱人工電源網絡）。SCWARZBECK公司生產的線路阻抗穩定網絡均符合CISPR16-1和GB/T6113標準的要求，同時SCHWARZBECK公司可為客戶定做特殊的線路阻抗穩定網絡。他所提供的線路阻抗穩定網絡工作電流高達500A，是世界上此種大電流LISN的原始生產商。線路阻抗穩定網絡均帶有人工手，還帶有遙控裝置；可通過SCHWARZBECK的測量接收機或其他廠商的測量接收機對線路阻抗穩定網絡進行控制。如需測量更大電流的設備可選用電壓探頭進行測試。

NNLK 8129-三相300A線路阻抗穩定網絡

三相300A線路阻抗穩定網絡
工作頻率范圍：(9) 150 kHz – 30 MHz
阻抗：50 ?H || 50 Ohm
工作電流：4 x 200 (300) A
可通過SCHWARZBECK或其他廠商的測量接收機對LISN進行控制

應用
 在進行傳導騷擾測試時，都需要使用到線路阻抗穩定網絡（又稱人工電源網絡）。SCWARZBECK公司生產的線路阻抗穩定網絡均符合CISPR16-1和GB/T6113標準的要求，同時SCHWARZBECK公司可為客戶定做特殊的線路阻抗穩定網絡。他所提供的線路阻抗穩定網絡工作電流高達500A，是世界上此種大電流LISN的原始生產商。線路阻抗穩定網絡均帶有人工手，還帶有遙控裝置；可通過SCHWARZBECK的測量接收機或其他廠商的測量接收機對線路阻抗穩定網絡進行控制。如需測量更大電流的設備可選用電壓探頭進行測試。

NNLK 8130-三相500A線路阻抗穩定網絡

三相500A線路阻抗穩定網絡
工作頻率范圍：(9) 150 kHz – 30 MHz
阻抗：50 ?H || 50 Ohm
工作電流：4 x 400 (500) A
可通過SCHWARZBECK或其他廠商的測量接收機對LISN進行控制

應用
 在進行傳導騷擾測試時，都需要使用到線路阻抗穩定網絡（又稱人工電源網絡）。SCWARZBECK公司生產的線路阻抗穩定網絡均符合CISPR16-1和GB/T6113標準的要求，同時SCHWARZBECK公司可為客戶定做特殊的線路阻抗穩定網絡。他所提供的線路阻抗穩定網絡工作電流高達500A，是世界上此種大電流LISN的原始生產商。線路阻抗穩定網絡均帶有人工手，還帶有遙控裝置；可通過SCHWARZBECK的測量接收機或其他廠商的測量接收機對線路阻抗穩定網絡進行控制。如需測量更大電流的設備可選用電壓探頭進行測試。

NNBM 8124-單路線路阻抗穩定網絡

70(100)A單路線路阻抗穩定網絡
阻抗：(5?H + 1 Ohm) || 50 Ohm
z大工作電流：70（100）A
滿足CISPR 25、ISO7637-2、BCI等標準
可通過SCHWARZBECK或其他廠商的測量接收機對LISN進行控制

應用
 此類單路線路阻抗穩定網絡主要用于測量直流電源供電設備及汽車電子產品的傳導騷擾。也適用于軍標的測量。網絡完全符合CISPR16-1和GB/T6113標準的要求。
 SCHWARZBECK的單路人工電源網絡，還可符合VDE標準以及GM等一些特殊標準。適應面極廣。



T型阻抗穩定網絡

阻抗穩定網絡即T型網絡
主要用于測量通信線或數據線上的傳導騷擾電壓
符合CISPR22和GB9254標準

應用
阻抗穩定網絡即T型網絡，主要用于測量通信線或數據線上的傳導騷擾電壓。網絡完全符合CISPR22和GB9254標準的要求。

TK 942*系列-電壓探頭

測量負載和控制端子時，而不是電源端子時，需要使用電壓探頭
被測物電流非常大（例如大于100A），使用電壓探頭，是一個低成本的解決方案
無法使用LISN的場合，例如在現場測試，被測物無法接入LISN時

 詳細信息
TK 9420, TK 9421, TK 9422都是符合CISPR 16-1-2的電壓探頭，由一個大于1500 Ω的電阻器串聯一個阻抗可以忽略的電容器組成，精確測量被測線上交流電源的干擾信號。通常電壓探頭在被測端子與參考地之間探頭呈現高RF阻抗，因此一般用來測量共模干擾電壓。
其中，TK 9422是專門設計為在kHz頻率范圍內可能產生非常強的電磁干擾的電子設備（例如大功率開關電源）使用的。

 產品特性
測量負載和控制端子時，而不是電源端子時，需要使用電壓探頭
被測物電流非常大（例如大于100A），使用電壓探頭，是一個低成本的解決方案
無法使用LISN的場合，例如在現場測試，被測物無法接入LISN時

CVP 9222 高阻抗容性電壓探頭

工作頻率范圍：9kHz~100MHz
50歐姆下插入損耗：34dB(8mm)
頻率平坦度：tpy.<+/-5dB(f<30MHz)

詳細信息
CVP 9222高阻容性電壓探頭用于CISPR 22測試，測試電纜上的不平衡干擾電壓，不需中斷和限制EUT的工作。探頭裝配了金屬屏蔽罩，能有效抑制外部干擾。電壓探頭采用電池供電。內置放大器具有極低的噪聲特性能夠處理CISPR 16 標準脈沖的失真。
使用一個對直徑8mm的EUT電纜時標稱值為34 dB的頻率響應非常平坦的轉換器，使用少量幾個轉換數值便可精確測試線徑各種直徑的EUT電纜。

主要技術指標：
頻率范圍： 9 kHz - 100 MHz
插入損耗（50歐姆系統）： 34 dB（8 mm）
頻率平坦度： 典型值< ±0.5 dB (f < 30 MHz)
屏蔽效果（對外部場）： 典型值50 dB
z大峰值電壓： 30 V
駐波比（VSWR）: 約1.6
鉗直徑： 32 mm
附加并聯電容： 典型值4 pF
連接器： BNC
電源： 9.6 V / 1800 mAh
8個可充電的AA電池 NiMH
電池壽命： 40 h
推薦自動充電器/適配器： Ansmann ACS 410/ ACS 110
尺寸： 116x215x152 mm
重量： 2.4 kg

 應用
容性電壓探頭用于和EMI接收機配套，測試非平衡干擾電壓。在CISPR 22 / EN 55022 C 1.3.有典型應用說明。對于直徑為8mm的EUT電纜，必須把轉換器的34 dB 插損加到測量接收機的讀數。對于其它線徑的電纜請查閱下面的曲線圖并使用合適的轉換因子。 一般在150 kHz － 30 MHz頻段使用帶寬9 kHz的準峰值或平均值檢波器測試。容性鉗可以打開放進電纜測試。使用鉗孔兩側的M形塑料零件盡可能將電纜放在鉗的中心位置。調節螺絲可以在幾秒鐘快速、精確地調整電纜的位置而不需其它工具。EUT電纜的直徑越大，調整其中心就越重要。
在手冊里有一個圖表對幾種直徑的電纜的中心偏移量的影響進行評估。由于對被測電纜的附加并聯電容非常低，所以容性電壓探頭對EUT的工作沒有影響。

校準裝置CAL 9222

校準夾具CAL 9222 用于測試容性電壓探頭CVP 9222的變換器。如果使用更短的內導體，就能用于校準電流探頭或鉗。校準容性電壓探頭時，一般還需要網絡分析儀或者頻譜分析儀+信號源。
校準夾具的用法詳見CISPR 16-1-2。校準夾具每邊裝有N－陰型連接器，高度可調。
