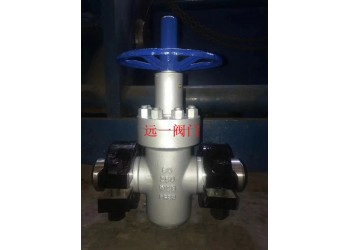

Z83Y卡箍平板閘閥產品簡介
Z83H/Z83Y-160C、Z83Y-200C、Z83Y-250C、Z83Y-320C、Z83Y-350C、Z83Y-400C卡箍平板閘閥、卡箍高壓平板閘閥、高壓卡箍閘閥、卡箍高壓閘閥、卡箍式油田閘閥、高壓平板卡箍閘閥、高壓卡箍式平板閘閥、卡箍式高壓閘閥采用平衡浮動式密封結構，適用于壓力不大于40MPa，溫度不高于120℃的油、天燃等管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測度嚴格、操作輕便，具有較強防腐 耐沖蝕性能，是工一種理想的裝備。本系列產品采用平衡浮動式密封結構，適用于壓力不大于40MPa，溫度不高于120℃的油、天燃等管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測度嚴格、操作輕便，具有較強防腐 耐沖蝕性能，是工一種理想的裝備。
Z83Y卡箍平板閘閥結構特征與工作原理
1、采用浮動閥座，密封可靠，啟閉靈活。
2、閘板下部開有導流孔，并給予導向，同時密封部均噴焊硬金，耐沖蝕。
3、閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。
4、關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向。形成較大的密封比壓，從而形成*道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。
5、由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。
6、開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，*限位置時，導流孔與通道孔相重合，此時全開。
Z83Y卡箍平板閘閥使用、維護、保養及注意事項
1、閥門出廠前均作了強度和密封試驗，使用時所有連接處均應保持初始狀態。
2、本系列閥門操作手輪上標有啟閉旋向標志，明桿式上部配有啟閉高度標尺,以供調節指示。
3、本閥門與管線焊接時，應將閥門開啟，適當用潮濕物保護頸部，盡量減少高溫熱傳導，以防損壞密封填料件。
4、關閉閥門時嚴禁使用加力桿，閘板關閉至頂端時手輪應回轉1/2圈使閘板處于浮動狀態。
5、閥門在使用過程中，應定期向閥帽注脂接頭注入定量潤滑脂。
6、閥門在使用過程中，如因易損件而泄漏，應及時更換。
7、閥門在檢修過程中，應將內腔清洗干凈，組裝時應將各傳動部位加潤滑脂。
8、閥門儲存停用期間，應將閘板處于關閉位置，長期存放應置于通風干燥處，定期檢查保養。
