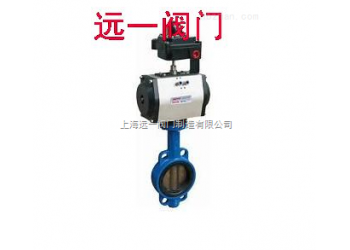

調節型氣動襯膠蝶閥說明：
調節型氣動襯膠蝶閥TJD671X/J-10/16為中線型蝶閥，連接方式：法蘭式、對夾式，材質為鑄鐵、球墨鑄鐵、鑄鋼、碳鋼、不銹鋼。整個蝶板與閥門在360°圓周內同心（中線）具有雙向密封功能。閥座和閥體內襯一體化，適用于各種不同的腐蝕性介質，作管路啟閉或調節以達到控制要求。氣動襯膠蝶閥是采用高精度氣動活塞式執行器與中線密封蝶閥組成，氣動襯膠蝶閥不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）耐磨、減磨性能，（比普通蝶閥使用壽命可明顯延長）而且具有無毒、抗菌、防霉等特點，更有操作力矩小，（比普通有銷蝶閥降低百分之四十）維修方便，外形美觀等突出優點。氣動襯膠蝶閥主要用于水處理設備配套，廣泛用于食品、醫藥、化工、石油、電力、輕紡、造紙等給水排水、氣體管道上作調作充量和截流介質的場合。
調節型氣動襯膠蝶閥產品特點:
（1）尼龍涂層與環氧樹脂涂層相結合，符合環保要求。
（2）閥板特有設計，流量系數大，流阻小。在額定壓力下，實現零泄漏。
（3）采用半軸無銷連接，結構簡單緊湊，維修拆卸極為方便，迅速（可現場拆裝），蝶板有自動對中功能，實現了蝶板與閥座過盈配合。
（4）閥桿密封圈起雙向密封作用，避免介質外流，防止外來物質侵入，做到整閥零外漏。
（5）蝶閥具有良好的切斷和調節性能，能達到氣泡級密封，啟閉力矩小，使用壽命長等特點。
調節型氣動襯膠蝶閥產品型號/技術參數：
| 閥類 | 傳動方式 | 連結形式 | 結構形式 | 密封面 | 公稱壓力（MPa） | 閥體材料 | |
| 蝶閥 |
6-氣動 6s-氣動帶手動 |
對夾-7 法蘭-4 |
中線型 |
橡膠基型-X 氟基型-Fx |
1.0 1.6 2.5 |
HT250-Q WCB-C ZG1Cr18 Ni9Ti-P |
|
| 產品型號 |
D671X—□Q D671Fs—□Q |
D671X—□C D671Fs—□C |
D671X—□P D671Fs—□P |
||||
| 公稱通徑DN（mm） | 40～1200 | ||||||
| 襯橡膠材料 | 天然橡膠（Q級） | 橡膠（NBR） | 三元乙丙橡膠（FPDM） | 食用橡膠 | 硅橡膠 | ||
| 適用溫度/℃ |
-20～85、 -29～135（短時） |
-20～110、 -23～130短時） |
-29～110、 -40～150（短時） |
-10～100 | -70～100 | ||
| 適用介質 |
凈化水無機 鹽、污水、 無水稀酸類 |
油品、廢 氣、廢液等 |
氫氧化鈉、油 品、40%硼水、 5%～15%硝酸等 |
食品、 醫藥 |
食品、輕 工、油品 等 |
||
| 閥體襯氟材料 |
使用溫度/℃
|
適用介質 | |||||
|
聚四氟乙烯 PTFE（F4） |
-200～180
|
強酸、強堿、強氧化劑 | |||||
|
聚全氟乙丙 烯FEP（F46） |
-85～150
|
有機溶劑、稀或濃無機酸、堿酮、芳烴、氯化烴 | |||||
|
聚三氟乙烯 PCTEF（F3） |
-195～120
|
各種有機溶劑，無機腐蝕（氧化性酸類） | |||||
| 控制型式 | 單電控/雙電控（單電控須注明閥開或閥關） | ||||||
| 手動操作 | 氣源故障閥即 閥開/閥關 | ||||||
|
氣 動 裝 置 |
工作介質 | 凈化壓縮空氣 | |||||
| 工作溫度/℃ | -5～55低于5°需要特殊除水處理 | ||||||
|
輔 助 配 件 |
控制箱 | 24VDC 104mA 220VAC 36.4mA | |||||
| 回信器 | 220VAC 0.5A | ||||||
| 防爆軟管 | 耐壓2.0MPa 圍轉360° | ||||||
| 執行器 | 型號 | GT系列、HY系列、AW系列、ZSH系列等 | |||||
| 氣源壓力 | 0.4～0.7MPa | ||||||
調節型氣動襯膠蝶閥安裝尺寸表：
| 公稱通DN（mm） | 尺 寸（mm） | 執行器型號 | ||||
| L | D | D1 | H1 | Z-φd | ||
| 50 | 43 | 165 | 125 | 82 | 4-18 |
可選配GTD/GTE、 AW/AWS、HY、 ZSH系列執行器 （以上選配僅供參 選具體選用根據實 際要求） |
| 65 | 46 | 185 | 145 | 95 | 4-18 | |
| 80 | 46 | 200 | 160 | 101 | 8-18 | |
| 100 | 52 | 220 | 180 | 123 | 8-18 | |
| 125 | 56 | 250 | 210 | 136 | 8-18 | |
| 150 | 56 | 285 | 240 | 150 | 8-22 | |
| 200 | 60 | 340 | 295 | 180 | 8-22 | |
| 250 | 68 | 395 | 335 | 210 | 12-22 | |
| 300 | 78 | 445 | 400 | 245 | 12-22 | |
| 350 | 78 | 505 | 460 | 280 | 16-22 | |
| 400 | 102 | 565 | 515 | 305 | 16-22 | |
| 450 | 114 | 615 | 565 | 365 | 20-26 | |
| 500 | 127 | 670 | 620 | 372 | 20-26 | |
| 600 | 154 | 780 | 725 | 458 | 20-30 | |
