產品結構

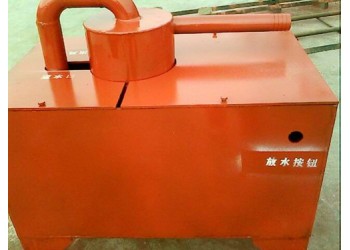

KCS-80捕塵器共有三部分組成：封孔器、連接管、除塵器。封孔器主要有擴孔鉆頭、擴孔管、三通、密封套筒、卡頭等組成。連接管根據施工現在的實際需要采用適當長度的膠管。除塵器主要有放水閥、芯管、旋渦體、水箱、噴頭、渦殼、排渣閥等組成。
捕塵器產品概述
我廠開發設計出KCS－80型捕塵器。本產品可對鉆孔過程中，排出的粉塵（煤塵）進行處理，并zui大限度的降低了風流中的粉塵濃度，除塵效果達到90％以上，極大的改善了風壓排粉現場的作業環境，為工人的身心健康提供了安全、可靠的保證！
產品工作原理
（1）封孔器工作原理
在正常鉆孔過程中，鉆孔孔口產生塵源的地方主要有兩個：一是鉆孔孔壁與擴孔管之間縫隙；二是鉆桿與封孔器的密封套筒之間縫隙。封孔器對擴孔管與擴孔孔壁之間的采取安裝過程中緊配合，對鉆桿與密封套筒之間采取可靠的密封零件，消除了這兩個地方的塵源，使正常鉆進過程中的粉塵全部能引入三通進入連接管。
（2）除塵器工作原理
在正常鉆孔過程中，鉆孔內的大量回風、瓦斯和鉆屑經封孔器、連接管進入除塵器的進風管，經旋渦體、芯管后由上往下作切向式旋轉。一些粗顆粒煤渣在漩渦中沉入箱底，經自動排渣閥自動排出，完成了di一次篩選式干式除塵。其余細微塵粒隨瓦斯回風往上經芯管、渦殼、噴頭進入水箱，塵料經水浴溶入水中，進行了第二次水浴式除塵。而剩余的瓦斯和風沿水箱上出口溢出。經過兩次除塵，氣體得到凈化，除塵效果達到90％以上。
