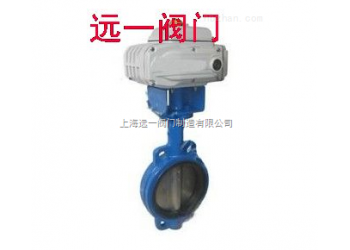

對夾中線電動蝶閥產品概述
YQD971X-10Q/16Q對夾中線電動蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。 2、密封副材料選用不銹鋼和耐油橡膠配對，使用壽命長。 3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。 4、蝶板采用框架結構，強度高，過流面積大，流阻小。 5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。 6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。 7、本閥結構*，操作靈活，省力，方便。
主要結束參數
| 公稱通經DN（mm） | 50～2000 | 50～1600 | |
| 公稱藥理PN（MPa） | 0.6 | 1.0 | 1.6 |
| 密封試驗（MPa） | 0.66 | 1.1 | 1.76 |
| 強度試驗（MPa） | 0.9 | 1.5 | 2.4 |
| 適用溫度 | 橡膠：-40℃～90℃氟橡膠：-20℃～200℃ | ||
| 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | ||
| 泄漏率 | 符合GB/T13927-92標準 | ||
| 驅動方式 | 蝸輪傳動、電動、氣動、液動 | ||
主要零部件材料
| 零件名稱 | 材料 |
| 閥體 | HT250 WCB SUS304 |
| 蝶板 | 球墨鑄鐵鍍鎳磷 不銹鋼304、316 |
| 閥軸 | 2Cr13 SUS304 |
| 密封圈 |
NBR、EPDM 、VITON、PTFE |
執行標準
| 制造標準 | GB/T 122387-89 |
| 法蘭標準 | GB9113-2000、GB17241.6-1998 |
| 結構長度標準 | GB12221-89 |
| 檢驗標準 | GB/T 13927-92 |
YQD971X-10Q/16Q主要外形連接尺寸 單位：mm
| DN | E | H | H1 | A | B | ФD | ||
| 0.6MPa | 1.0MPa | 1.6MPa | ||||||
| 50 | 43 | 77 | 443 | 125 | 125 | 88 | 99 | 99 |
| 65 | 46 | 85 | 463 | 125 | 125 | 108 | 118 | 118 |
| 80 | 46 | 95 | 483 | 125 | 125 | 124 | 132 | 132 |
| 100 | 52 | 105 | 498 | 125 | 125 | 144 | 156 | 156 |
| 125 | 56 | 129 | 682 | 325 | 245 | 174 | 184 | 184 |
| 150 | 56 | 132 | 736 | 325 | 245 | 199 | 211 | 211 |
| 200 | 60 | 165 | 800 | 325 | 245 | 254 | 266 | 266 |
| 250 | 68 | 197 | 895 | 363 | 313 | 309 | 319 | 319 |
| 300 | 78 | 234 | 956 | 363 | 313 | 363 | 370 | 370 |
| 350 | 78 | 283 | 1029 | 363 | 313 | 413 | 429 | 429 |
| 400 | 102 | 325 | 1103 | 363 | 313 | 463 | 480 | 480 |
| 450 | 114 | 369 | 1186 | 465 | 469 | 518 | 530 | 548 |
| 500 | 127 | 404 | 1280 | 546 | 431 | 568 | 582 | 609 |
| 600 | 154 | 470 | 1321 | 546 | 556 | 667 | 682 | 720 |
| 700 | 165 | 503 | 1431 | 546 | 556 | 772 | 794 | 794 |
| 800 | 190 | 571 | 1542 | 546 | 556 | 878 | 901 | 901 |
| 900 | 203 | 621 | 1800 | 617 | 706 | 978 | 1001 | 1001 |
| 1000 | 216 | 702 | 2363 | 632 | 706 | 1078 | 1112 | 1112 |
| 1200 | 254 | 818 | 2583 | 632 | 706 | 1295 | 1328 | 1328 |
