IS型臥式單級單吸離心泵用于工農業及城市、排水、消防供水等。IS型泵IS型離心泵 IS型離心泵 河北IS離心泵河北IS清水泵
供吸送清水及物理化學性質類似水不含固體顆粒的液體。它廣泛適用于工農業及城市、排水、消防供水等。IS型泵 IS型離心泵 IS型離心泵 河北IS離心泵
IS型泵系根據標準IS02858所規定的性能和尺寸設計，其技術標準均向標準靠攏，達到*水平。它是我國推廣的節能泵類產品之一。
本泵結構簡單，性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便。

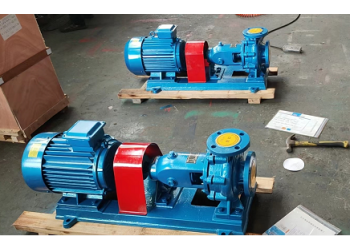

河北IS離心泵
|
企業名稱： 河北通達泵業有限公司 聯 系 人：李 地 址：河北保定博野定河路城建界 電 話： 傳 真： 手 機： 郵 箱：hbtdby |
IS型臥式單級單吸離心泵通用性廣，全系列共140種規格，但只用四種軸；同一規格的軸，軸承，軸封，能互換；全系列泵的懸架也只有四種。
泵轉速分為2900和1450轉／分兩種。
性能如下： 2900轉／分 1450轉／分
zui大流量： 240米3／分400米3／分
zui高總揚程： 125米 55米
zui高轉速： 3500轉／分（用于60調波電源時，葉輪直徑有所減少）
zui高工作溫度：80℃
允許吸入管路壓力0.3MPa，泵的zui高使用壓力1.6MPa。
IS型臥式單級單吸離心泵結構說明
本泵為后開式，拆開泵蓋和葉輪時不需拆卸吸水和排出管路。懸架內裝有兩個滾珠軸承，用機器油或潤滑脂潤滑。泵通過彈性聯軸器由電動機直接驅動。渦室、腳、進水法蘭和出水法蘭鑄成一個整體。
IS型臥式單級單吸離心泵性能參數
|
型 號 |
流 量Q |
揚 程H （m） |
轉 速N （r/min） |
功 率（KW） |
效 率 （%） |
葉輪名義直徑 （mm） |
汽蝕余量（m） |
||
|
（m3/h） |
（l/s） |
軸功率 |
電機功率 |
||||||
|
IS50-32-125 |
7.5 |
2.08 3.47 4.17 |
22 20 18.5 |
2900 |
0.96 1.13 1.26 |
2.2 |
47 60 60 |
130 |
2.0 2.0 2.5 |
|
IS50-32-125A |
11.2 |
3.1 |
16 |
2900 |
0.84 |
1.1 |
58 |
116 |
2.0 |
|
IS50-32-160 |
7.5 |
2.08 3.47 4.17 |
34.3 32 9.6 |
2900 |
1.59 2.02 2.16 |
3 |
44 54 56 |
158 |
2.0 2.0 2.5 |
|
IS50-32-160A |
11.7 |
3.3 |
28 |
2900 |
1.71 |
2.2 |
53 |
148 |
2.0 |
|
IS50-32-160B |
10.8 |
3 |
24 |
2900 |
1.41 |
2.2 |
50 |
137 |
2.0 |
|
IS50-32-200 |
7.5 |
2.08 3.47 4.17 |
52.5 50 48 |
2900 |
2.82 3.54 3.95 |
5.5 |
38 48 51 |
198 |
2.0 2.0 2.5 |
|
IS50-32-200A |
11.7 |
3.3 |
44 |
2900 |
3.16 |
4 |
45 |
186 |
2.0 |
|
IS50-32-200B |
10.8 |
3 |
38 |
2900 |
2.60 |
3 |
43 |
173 |
2.0 |
|
IS50-32-250 |
7.5 |
2.08 3.47 4.17 |
82 80 78.5 |
2900 |
5.87 7.16 7.83 |
11 |
28.5 38 41 |
250 |
2.0 2.0 2.5 |
|
IS50-32-250A |
11.7 |
3.3 |
70 |
2900 |
6.47 |
7.5 |
35 |
234 |
2.0 |
|
IS50-32-250B |
10.8 |
3 |
60 |
2900 |
5.51 |
7.5 |
32 |
217 |
2.0 |
|
IS65-50-125 |
15 |
4.17 6.94 8.33 |
21.8 20 18.5 |
2900 |
1.54 1.97 2.22 |
3 |
58 69 68 |
130 |
2.0 2.5 3.0 |
|
IS65-50-125A |
22.4 |
6.2 |
16 |
2900 |
1.47 |
2.2 |
66 |
116 |
2.0 |
|
IS65-50-160 |
15 |
4.17 6.94 8.33 |
35 32 30 |
2900 |
2.65 3.35 3.71 |
5.5 |
54 65 66 |
165 |
2.0 2.0 2.5 |
|
IS65-50-160A |
23.4 |
6.5 |
28 |
2900 |
2.83 |
4 |
63 |
154 |
2.0 |
|
IS65-50-160B |
21.7 |
6 |
24 |
2900 |
2.35 |
4 |
60 |
143 |
2.0 |
|
IS65-40-200 |
15 |
4..17 6.94 8.33 |
53 50 47 |
2900 |
4.42 5.67 6.29 |
7.5 |
49 60 61 |
200 |
2.0 2.0 2.5 |
|
IS65-40-200A |
23.4 |
6.5 |
44 |
2900 |
4.92 |
5.5 |
57 |
188 |
2.0 |
|
IS65-40-200B |
21.8 |
6.1 |
38 |
2900 |
4.13 |
5.5 |
55 |
175 |
2.0 |
|
IS65-40-250 |
15 |
4.17 6.94 8.33 |
82 80 78 |
2900 |
9.05 10.89 12.02 |
15 |
37 50 53 |
254 |
2.0 2.0 2.5 |
|
IS65-40-250A |
23.4 |
6.5 |
70 |
2900 |
9.10 |
11 |
49 |
238 |
2.0 |
|
IS65-40-250B |
21.7 |
6 |
60 |
2900 |
7.51 |
11 |
47 |
220 |
2.0 |
|
IS65-40-315 |
15 |
4.17 6.94 8.33 |
127 125 123 |
2900 |
18.5 21.3 22.8 |
30 |
28 40 44 |
315 |
2.5 2.5 3.0 |
|
IS65-40-315A |
23.9 |
6.6 |
114 |
2900 |
19.41 |
22 |
38 |
301 |
2.5 |
|
IS65-40-315B |
22.7 |
6.3 |
103 |
2900 |
17.19 |
22 |
37 |
286 |
2.5 |
IS單級清水離心泵維修保養
維修只要了解機械結構就很好解決，清水離心泵屬于簡單機械。保養應注意在額定范圍內使用，不能空載運轉，注意避免汽蝕和汽縛現象，加強巡查，及時更換磨損密封部件。
1）檢查清水離心泵管路及結合處有無松動現象。用手轉動清水離心泵，試看清水離心泵是否靈活。
2）向軸承體內加入軸承潤滑機油，觀察油位應在油標的中心線處，潤滑油應及時更換或補充。
3）擰下清水離心泵泵體的引水螺塞，灌注引水。
4）關好出水管路的閘閥和出口壓力表。
5）點動電機，無錫焊管試看電機轉向是否正確。
6）開動電機當清水離心泵正常運轉后，打開出口壓力表視其顯示出適當壓力后，逐漸打開閘閥，同時檢查電機負荷。
7）盡量控制清水離心泵的流量和揚程在標牌上注明的范圍內以保證離心泵在率點運轉才能獲得zui大的節能效果。
8）清水離心泵在運行過程中，軸承溫度不能超過環境溫度35℃，無錫焊管zui高溫度不得超過80℃。
9）如發現清水離心泵有異常聲音應立即停車檢查原因。
10）清水離心泵要停止使用時，先關閉閘閥、壓力表，然后停止電機
11）清水離心泵在工作*個月內，經100小時更換潤滑油，以后每個500小時，換油一次。
12）經常調整填料壓蓋，保證填料室內的滴漏情況正常。
13）定期檢查軸套的磨損情況，磨損較大后應及時更換。
14）清水離心泵在寒冬季節使用時，停車后，需將泵體下部放水螺塞擰開將介質放凈。防止凍裂。
15）清水離心泵*停用無錫焊管，需將泵全部拆開，擦干水分，將轉動部位及結合處涂以油脂裝好。
