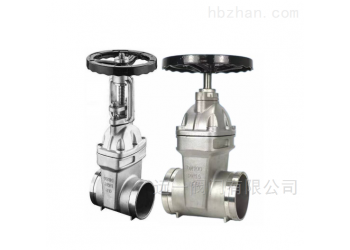

一、不銹鋼卡箍式彈性座封閘閥產品介紹：
Z81X-10P/Z81X-16P/Z85X-10P/Z85X-16P不銹鋼卡箍彈性座封閘閥、不銹鋼溝槽閘閥、明桿溝槽式不銹鋼彈性座封閘閥、暗桿溝槽式不銹鋼彈性座封閘閥、不銹鋼溝槽式軟密封閘閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等優點。溝槽不銹鋼閘閥重量輕，本體采用不銹鋼304制成，重量較傳統閘閥重量減輕約20%-30%，安裝維修方便。用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
二、不銹鋼溝槽式彈性座封閘閥產品特點：
1. 整體包膠：閘門采用整體包膠，其良好的覆蓋性能與的幾何尺寸，密封可靠，壽命。
2. 重量輕：閥體采用球鐵制成，重量輕，安裝方便。
3. 平底閥座：底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封。
4. 閥體采用不銹鋼304材質，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5. 三“O"密封：閥桿采用三道O型環密封，磨擦阻力小，開關輕巧，不漏水。
三、不銹鋼溝槽式彈性座封閘閥主要零部件材料：
|
|
|
|
|
序號 |
名稱 |
材料 |
|
1 |
閥體 |
不銹鋼304 |
|
2 |
閥瓣 |
不銹鋼外覆丁腈橡膠 |
|
3 |
螺栓 |
鍍鋅 |
|
4 |
密封圈 |
NBR |
|
5 |
閥蓋 |
不銹鋼304 |
|
6 |
閥桿 |
不銹鋼 |
|
7 |
0型密封圈 |
NBR |
|
8 |
軸蓋 |
不銹鋼 |
|
9 |
防塵罩 |
NBR |
|
10 |
手輪 |
鑄鐵 |
|
11 |
緊固螺母 |
鍍鋅 |
四、不銹鋼溝槽式彈性座封閘閥主要參數：
|
技術參數 |
|
|
壓力等級 |
1.0MPa 1.6MPa |
|
密封試驗 |
1.5MPa 2.4MPa |
|
工作溫度 |
0-80℃ |
|
適用介質 |
水 |
五、不銹鋼溝槽式彈性座封閘閥主要連接尺寸：
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
|
|
D |
57 |
60 |
76 |
89 |
108 |
114 |
133 140 |
159 165 |
219 |
273 |
325 |
377 |
426 |
|
A1 |
14.5 |
14.5 |
14.5 |
16 |
16 |
16 |
19 |
19 |
19 |
25 |
25 |
|
|
|
BA |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
13 |
13 |
13 |
13 |
13 |
|
|
|
C |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.5 |
2.5 |
3.3 |
3.3 |
5.5 |
|
|
|
Z81X Z85X |
L |
145 |
180 |
180 |
180 |
200 |
240 |
275 |
325 |
355 |
|
|
|
|
H |
325 |
455 |
455 |
455 |
|
500 |
620 |
750 |
880 |
|
|
|
|
|
D0 |
180 |
200 |
200 |
200 |
|
240 |
320 |
320 |
400 |
|
|
|
|
