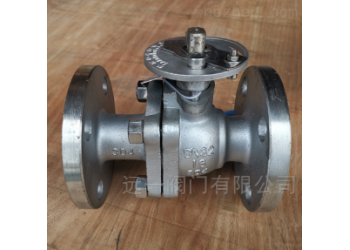

一、KDQ41F帶刻度盤球閥產品簡介：
KDQ41F-16C/25/40P/R/RL帶刻度盤球閥、帶有刻度指示不銹鋼球閥、帶有刻度指示碳鋼球閥、帶有刻度指示鑄鋼球閥、帶有刻度指示手動球閥、帶有刻度指示法蘭球閥、帶刻度盤法蘭球閥又叫指針球閥，手動調節球閥，刻度盤球閥就是浮動式球閥上加上個指針刻度盤，刻度盤的指針能準確地指出球閥開度的位置，這樣可方便球閥的手動調節。帶刻度盤指針球閥廣泛的應用在石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等行業。具有結構簡單、造型美觀、拆裝快捷，操作靈活，流體阻力小，使用安全可靠等優點。標配為手動球閥，也可直接加裝氣動執行器或電動執行器，進行電氣動操作。
二、KDQ41F帶刻度盤球閥產品主要特點：
1、流體阻力小，全通徑的球閥基本沒有流阻。
2、結構簡單、體積小、重量輕。
3、緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好。在真空系統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8、由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質。
三、KDQ41F帶刻度盤球閥產品主要部件材質：
|
序號
NO |
零件名稱 | 材質 |
|
| GB | ASTM |
|
|
| 1 | 閥體 | WCB、304、316、316L | A2116-WCB |
| 2 | 密封圈 | PTFE | PTFE |
| 3 | 球體 | 1C18Ni9Ti | SS304 |
| 4 | 螺母 | 35 | A194-2H |
| 5 | 螺柱 | 35CrMoA | A193-B7 |
| 6 | 石體 | WCB | A216-WCB |
| 7 | 墊片 | 柔性石墨+不銹鋼 | B12.10-304F/.G |
| 8 | 填料 | PTFE | PTFE |
| 9 | 填料壓蓋 | WCB | A2116-WCB |
| 10 | 定位片 | 25 | A105 |
| 11 | 擋圈 | 65Mn | AISI 1066 |
| 12 | 手柄 | WCB | WCB |
| 13 | 閥桿 | 2Cr13 | A276-410 |
| 14 | 螺釘 | 35 | A193-B7 |
| 15 | 止推墊片 | PTFE | PTFE |
| 16 | 刻度盤 | WCB | A2116-WCB |
| 17 | 指針 | WCB | A2116-WCB |
四、KDQ41F帶刻度盤球閥產品主要性能參數：
| 設計依據 | 國標系列 | 美標系列 |
|
| 設計標準 | GB/T12237 | AP16D | ANSI B16.34 |
| 法蘭連接結構長度 | GB/T12221 | AP16D | ANSI B16.10 |
| 結構長度（焊接） | GB/T15188.1 | AP16D | ANSI B16.10 |
| 連接法蘭 | GB/T9113JB/T79Hg20592 | ANSI B16.5、B16.47 |
|
| 對焊端 | GB/T12224 | ASNI B16.25 |
|
| 試驗和檢驗 | GB/T9092 | AP16D | AP1598 |
