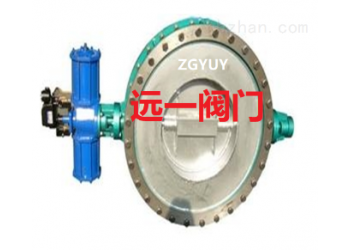

一、RTO超氣動高溫煙氣蝶閥產品簡介
DG641W-1P氣動高溫煙氣蝶閥是特殊設計的高溫調節控制閥，產品結構設計合理，操作方便，使用可靠。操作可用蝸輪蝸桿、電動、氣動，滿足程控和遙控的需要。產品廣泛應用于硫磺制酸高溫副線，以及冶煉、石化系統中的高爐配風、鍋爐管道作為控制調節閥使用。其特征在于：所述閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成。 閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料；固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。采用軟性T型兩側多層不銹鋼片組成密封圈，具有金屬硬密封和軟密封的雙重優點，無論在低溫和高溫情況下，均具有零滲漏的密封性能。試驗證明池正流狀態（介質流動方向與蝶板轉動方向相同）時，密封面的壓力是傳動裝置的力矩和介質壓力對閥板的作用產生的。正向介質壓力增大時閥板斜圓錐表面與閥座密封面擠壓越緊，密封效果越好。當逆流狀態時，閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座。隨著反向介質壓力的增大，閥板與閥座之間的單位正壓力小于介質壓強時，調節環的彈簧在受載后所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用。因此本實用新型不像現有的技術那樣，在閥板上安裝軟硬多層密封圈，而是直接安裝在閥體上，在壓板和閥座中間增設調節環是十分理想的雙向硬密封方式。金屬冶煉及各式爐窯的煙氣無處理排放,國家已明令禁止。這種亂排放不僅加重了空氣污染,也造成能源的浪費。高溫煙氣的余熱利用技術,現在已經廣泛推廣。這就對系統設備提出的高要求,為適應這種狀況,研制了這種新型超高溫煙氣蝶閥,以提高和改善利用效率。超高溫蝶閥由于選擇了合適耐高溫材料和*的結構形式，在低壓差的場合下，使用溫度可達到900℃。取代了傳統的內循環水冷結構和襯耐火泥的落后結構；該系列超高溫蝶閥具有結構簡單，操作方便、口徑大、重量輕等特點。閥體內設有對開分體閥座結構，保證了泄漏量較小的特性，能廣泛使用在硫磺制酸、冶金、石化系統中的高爐配風、鍋爐管道的場合，對流體作調節控制使用；可以選擇蝸輪傳動傳動機構，滿足工藝控制的需求。
