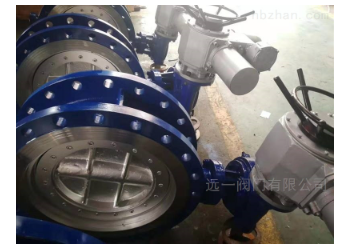

MDS943F-10C電動法蘭蝶閥產品概述：
MDS943F-10C礦用隔爆型電動法蘭蝶閥、隔爆型電動蝶閥、防爆型電動法蘭蝶閥、有煤安證控制箱、煤安證電動裝置、礦用、煤安雙向承壓電動法蘭蝶閥引進能夠*技術的基礎上，采用精密的J形彈性密封圈和三偏心密封結構，被廣泛用于介質溫度≤150℃的煤氣、瓦斯、燃氣、天然氣等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與蝶板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向承壓密封功能，雙向密封，防靜電，防腐蝕等特點，產品符合國家GB/T13927-92閥門壓力試驗標準。
MDS943F-10C電動法蘭蝶閥產品說明：
電動傳動法蘭式四氟密封蝶閥系列產品，節能型蝶閥。產品符合國家標準JB/T8527－97金屬密封蝶閥，GB／T13927－92通用閥門壓力試驗標準及閥門其它相關標準的規定。本產品由閥體、蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕．耐高溫．,抗靡損的可靠性。
MDS943F-10C電動法蘭蝶閥執行規范和標準：
專用瓦斯閥和控制箱的設計、生產、檢驗應符合（不限于）下列標準：
——Q/320421JLM001-2011《煤礦用隔爆型閥門電動裝置技術條件》
——GB/T 12224-2005 《鋼制閥門 一般要求》
——GB/T 12221-2005 《金屬閥門 結構長度》
——GB 12238-2008 《法蘭和對夾連接彈性密封蝶閥》
——JB/T 8527-1997 《金屬密封蝶閥》
——GB/T 12227-2005 《通用閥門 球墨鑄鐵件技術條件》
——GB/T 12229-2005 《通用閥門 碳素鋼鑄鐵件技術條件》
——GB/T 26480-2011 《閥門的檢驗與試驗》
——GB/T 13927-2008 《工業閥門 壓力試驗》
——GB/T 7928-1999 《通用閥門 供貨要求》
——GB12220-89 《通用閥門標志》
——GB3836.1-2010 《BZ性氣體環境用電氣設備di1部分：通用要求》
——GB3836.2-2010 《BZ性氣體環境用電氣設備第2部分：隔爆型“d"》
——GB3836.3-2010 《BZ性氣體環境用電氣設備第3部分：增安型“e"》
——GB/T24922-2010 《隔爆型閥門電動裝置技術條件》
——Q/320421JLM002-2011 《煤礦用隔爆型閥門電動裝置控制箱》
——Q/320421JLM005-2011 《煤礦用隔爆型閥門電動裝置控制箱》
MDS943F-10C電動法蘭蝶閥礦用配套電動裝置（瓦斯專用閥門廠家提供型號與選用閥門配套）
2.1適用環境：含有瓦斯、煤塵等BZ性混合物，但無破壞性絕緣性氣體環境，相對濕度：≤95％（+25℃時）。
2.2額定工作電壓：AC660V或AC380V
2.3額定電源頻率：50Hz
2.4額定控制電流：≤10A
2.5信號輸入阻抗：≤150Ω 信號輸出阻抗：≤700Ω 信號電流36mA（輸出）
2.6環境溫度：-20~+40℃
2.7防爆標志：ExdI Mb
2.8防護等級：IP68
MDS943F-10C電動法蘭蝶閥礦用KXBC礦用隔爆型電動閥門控制箱
3.1適用環境：含有瓦斯、煤塵等BZ性混合物，但無破壞性絕緣性氣體環境，相對濕度：≤95％（+25℃時）。
3.2額定工作電壓：AC660V或AC380V
3.3額定電源頻率：50Hz
3.4額定控制電流：≤15A
3.5信號輸入阻抗：≤150Ω信號輸出阻抗：≤700Ω信號電流36mA（輸出）
3.6環境溫度：-20~+40℃
3.7防爆標志：ExdI Mb、
3.8防護等級：IP54、
3.9污染等級：3級
3.10電氣保護功能和技術性能
（1）自帶相序鑒別保護單元，可自動識別、調整三相電源的相序，從而正確執行對閥門的開、關控制，無需用戶每次上電都必須核對相序，調整電動裝置電機接線；
（2）自帶相序保護單元，在電源出現缺相時自動保護，避免電機缺相運行，燒毀電機；
（3）自帶漏電保護單元，在出現電機絕緣等級下降時，及時保護，避免出現危險。
（4）自帶過力矩保護，當閥門出現卡死等情況時，過力矩動作保護，避免發生閥門損壞。
（5）自帶過載保護、欠壓保護等單元，避免燒毀電機。
（6）具有短路、斷相、過載、欠壓、過力矩等多種保護功能，并可提供遠方/就地兩種選擇。
（7）信號電平（DC）：5V、24V
（8）輸出阻抗≤700Ω
（9）輸出z大信號電流DC36mA
（10）在電機旋向確定后，可自動校正三相電源的相序，用戶可隨意接入電動控制箱的三相電源。
（11）位置反饋電位器阻值范圍在1～10KΩ間。
（12）可與多種自控系統可靠銜接：由用戶提供干接點、使用模塊上的+24VDC電源；由用戶提供+24VDC電源、此時用戶的+24VDC電源負極與模塊電源負極并接在一起，電源的正極輸入到模塊的各功能端，即可實現各種控制功能。
（13）輸入/輸出信號均經光電隔離，抗干擾較強。
（14）閥、關閥、電子互鎖加機械互鎖，可靠保證開向、關向交流接觸器不能同時吸合。
（15）欠壓保護值為額定電壓的負15％。
（16）廠家提供配套的電源電纜和控制電纜型號。
