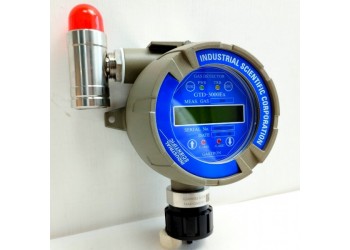

英思科GTD-3000EX在線式可燃性氣體探測器GTD-3000Ex擴散式可燃氣體檢測儀的機體為鋁合金材質，是完整的耐壓防爆型(Ex d IIC T6)結構, 可安裝到所有氣體的泄漏及爆炸危險地區, 探測部位內裝液晶(LCD), 在安裝現場顯示氣體的泄漏情況.內部結構由顯示測定值的液晶部位與將測定值(DC 4~20mA)向外部輸出的 Terminal 部位 1 個 PCB Board 構成. 外部結構由探測氣體泄漏的探測部位與 Cable 引入部位構成. 在探測部位機體外部利用 Magnet-bar，可在探測儀外部進行矯正作業，維護保修作業比較方便.
產品特點
采用阻燃結構，持續對爆炸危險區內的可燃氣體進行檢測
采用內置微處理器實現自診斷功能
根據多種檢測原理，對從低到高濃度可燃氣體進行檢測
長期穩定的品質與久經驗證的檢測原理
內置背光LCD或OLED顯示屏
采用磁棒實施自動校準和程序設置
2級警報、單故障顯示與繼電器觸點輸出
4-20mA 直流輸出信號
RS-485 Modbus 串行通信，易于構建監測系統（可選）
配有警報裝置
- 正常：綠色LED
- 警報：紅色LED、蜂鳴音（95 dB）
- 故障：黃色LED
單人校準與維護
產品種類：遠傳式，內置式，帶警報信號燈型（警報裝置）
代選附件：電纜密封套件
防濺罩/標定帽
防雨罩
GTL-100 ( 阻燃型報警燈 )
RS-485 模塊
集氣罩
GTD-3000 安裝在具有氣體泄漏危險的地區，經常連續性地對氣體泄漏進行探測，通過
傳感器內安裝的液晶顯示裝置(LCD)顯示測定值，提供 DC 4~20mA 標準輸出信號. 另外，
DC 4~20mA 標準輸出使用探測部位與收信部位的輸出信號傳送距離z大可連接 2,000m.
產品規格（擴散式可燃氣體檢測儀）
型號： GTD-3000Ex
測量氣體： 易燃氣體（液化天然氣、液化石油氣、氫氣、甲烷、丁烷等）氦氣(HE)和氫氣(H2)
測量方式： 擴散型
測量方法： 催化元件 半導體元件(針對部分可燃氣體) 熱導元件
量程： 0~100% LEL 0~2000ppm 0~100% Vol
響應時間： T90 < 15秒
精度： ±3% / 滿量程
操作方式： 磁棒操作
工作模式顯示： 4-LED（電源、2級警報、單故障）
示值顯示： LCD顯示（內置背光雙線、16字符）/OLED型（可選）
警報信號輸出： 250V 1A / 3-單刀單擲開關（SPST）繼電器觸點（2-級警報、1-故障）
輸出信號：模擬：測量信號：4-20mA直流；維護信號：3mA直流 ；校準信號：3mA直流；故障信號：0mA直流
數字：RS-485 Modbus（選配）
電纜/距離： 電力電纜 + 信號電纜：3-線> 1.5平方（AWG16）/ 大：2500m
RS-485數據通信線纜：1對（UL2919 RS-485）/大：1000m
導管連接： M20 x 1.5P、M25x1.5P、NPT ?英寸、NPT ?英寸
安裝類型： 2英寸桿式安裝、壁掛式安裝、管式安裝
工作溫度： -20℃ ~ +60℃
運行濕度： 5 ~ 99%.RH（非冷凝）
運行功率： 18 ~ 31V 直流（常規為24伏 直流）/250mA
尺寸： 156 x 186 x 110（寬x高x深）mm
重量： 1.8kg
認證：
防爆型（Ex d IIC T6、IP65）KCs
防爆型（Ex d IIC T5 Gb）NEPSI
CE （EN 50270：2006）
中國計量CPA認證
安裝場所的選定(產業安全保健法規資料)需安裝氣體泄漏感應報警器的場所如下.
1） 取付建筑物內·外安裝的可燃性及毒性物質的壓縮機、閥門、反應器、配管連接部位等有氣體泄漏憂慮的化學設備及附屬設備周圍
2） 加熱爐等有起火源的制造設備周圍，氣體容易滯留的場所
3） 可燃性及毒性物質補充用設備的連接部位周圍
4） 位于防爆地區內的變電室、配電箱室、控制室等
5） 其他氣體特別容易滯留的場所
合格證證號GYJ18.1119X
