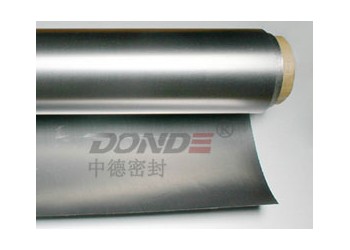

柔性石墨卷材（紙）
ZD-GS1000柔性石墨卷材又稱柔性石墨紙或柔性石墨板材，是用天然石墨鱗片經化學處理后，經過加熱高溫膨化形成石墨蠕蟲，這種像蟲一樣的石墨粉的密度約為0.003g/cc。然后經滾壓形成柔性石墨卷材。 膨脹石墨卷材不含粘結劑和填充物，因此純度很高，具有良好的耐腐蝕性，耐放射性， 耐高/低溫，良好的壓縮回彈性，并具有自潤滑性和不滲透性適用于低壓部位的密封。石墨卷材和金屬薄板可以復合成多種形式的石墨復合板。
石墨卷材性能特點：
1.有優異的耐熱性和耐寒性。柔性石墨從-270度的超低溫到3650度（在非氧化氣體中）的高溫，其物理性質幾乎沒有什么變化，在空氣中也可以使用到450度左右；
2.有優異的耐化學腐蝕性。柔性石墨除在王水、濃硝酸、濃硫酸及高溫重鉻酸鹽、高錳酸鉀、氯化鐵等強氧化性介質中有腐蝕外，幾乎對一切無機及有機介質都耐腐蝕；
3.有良好的自潤滑性。柔性石墨同天然石墨一樣，層間在外力作用下，容易產生滑動，因而具有潤滑性，有較好的減磨性，摩擦系數??；
4.回彈率高。當軸或軸套因制造、安裝等存在偏心而出現徑向圓跳動時，具有足夠的浮動性能，即使石墨出現裂紋，也能很好密合，從而保證帖合緊密，防止泄漏。
5.膨脹石墨墊片對法蘭面的要求不高，較小的預緊力就能達到密封效果，切割容易是一種比較經濟實用的墊片。
產品應用：
1.可做為石墨填料環材料
2.可以和金屬薄板復合成石墨復合板切割成各種形狀的密封墊片
3.直接用于制作各種低壓墊片或加工成厚板后做高溫隔熱墊板用
石墨卷材常用規格：
寬度1000mm或1500mm，卷材長度30,50,80m;板材1000mm或1500mm;卷材厚度0.15-1.0;板材1.0mm-5mm;
密度,0.8-1.25g/cm3,其它特殊規格客戶可要求。
|
|
純石墨卷材（紙）主要技術參數：
|
項目(Item)
|
數值
|
碳含量（C concentration)
|
99%
|
硫含量（S concentration)
|
<1000ppm
|
氯含量（chlorine concentration）
|
<45ppm
|
抗拉強度（ tensile strength）
|
4.5MPa
|
壓縮率（compressibility）
|
>40%
|
|
回彈率（recovery)
|
>10%
|
|
使用溫度（Temperature)
|
-200℃-600℃
|
|
壓力 (Pressure)
|
20MPa
|
|
厚度公差(Terence of Thickness)
|
-0.04mm~+0.04mm
|
|
尺寸公差(Terence of Dimension)
|
根據墊片規格
|
|
密度公差(Terence of Density)
|
-0.06~g/cm3+0.06gcm3
|
機械部JB/T53392-1999 柔性石墨板產品質量分等：
|
性 能
|
合格品
|
一等品
|
優等品
|
密度偏差
g/cm3
|
Ⅱ＜0.4
|
±0.10
|
±0.05
|
|
Ⅱ≥0.4
|
±0.07
|
|
抗拉強度 MPa
|
≥3.2
|
≥4.5
|
≥5.0
|
|
壓縮率 %
|
35~55
|
|
回彈率 %
|
≥9
|
≥11
|
≥12
|
|
應力松弛率 %
|
≤10
|
|
灰份 %
|
≤6.0
|
≤3.0
|
≤1.0
|
|
熱失重 %
|
450℃
|
≤1.0
|
≤0.5
|
|
600℃
|
≤20
|
≤15
|
硫含量
|
≤1500ppm
|
≤1000ppm
|
≤600ppm
|
氯含量
|
≤100ppm
|
≤50ppm
|
≤20ppm
|
不同等級石墨層物理機械性能：
項目
|
密度公差
|
碳含量C≥%
|
抗拉強度
|
硫含量
|
氯含量
|
應力松弛率
|
燒失量
|
|
工業Industrial
|
±0.06g/cm3
|
98
|
4 Mpa
|
<1000ppm
|
<50ppm
|
10%
|
2.0≤%
|
|
核能級Nuclear
|
±0.05 g/cm3
|
99.5
|
5 Mpa
|
<700ppm
|
<25ppm
|
10%
|
0.5≤%
|
※客戶根據不同使用工況條件選擇不同等級的石墨卷材材料，有特殊工礦的可要求。
|
|
石墨卷材技術標準:
可提供任何標準和非標準的尺寸，包括ASME，DIN，JIS，GB及其它標準?？商峁﹫A型、方型等異型形狀，并可根據需要提供特殊尺寸規格的石墨卷材。
國內相關標準：
JB/T 7758.2-2005|柔性石墨板 技術條件
JB/T 53392-1999|柔性石墨板 產品質量分等
JB/T 6613-2008|柔性石墨板、帶、分類、代號及標記
JB/T 9141.4-1999|柔性石墨板材 壓縮率、回彈率測試方法
JB/T 7758.4-2008|柔性石墨板 氯含量測定方法
JB/T 7758.3-2005|柔性石墨板硫含量測定方法
JB/T 9141.1-1999|柔性石墨板材 密度測試方法
JB/T 9141.6-1999|柔性石墨板材 固定碳含量測定方法
JB/T 9141.2-1999|柔性石墨板材 拉伸強度測試方法
JB/T 7758.7-2008|柔性石墨板 應力松弛試驗方法
JB/T 9141.7-1999|柔性石墨板材 熱失重測定方法
|
ZD-G1430非石棉墊片
http://www.ordercheapvia.com/goods/show-28537.html
ZD-G1330 石棉墊片
http://www.ordercheapvia.com/goods/show-28538.html
ZD-G2050絕緣墊片
http://www.ordercheapvia.com/goods/show-30605.html
Frenzelit 高溫絕熱墊
http://www.ordercheapvia.com/goods/show-30604.html
ZD-G2040橡膠墊片
http://www.ordercheapvia.com/goods/show-30603.html
U-PAK004泥狀軟填料
http://www.ordercheapvia.com/goods/show-45315.html
ZD-GS1000石墨卷材由慈溪市中德密封材料有限公司提供，該企業負責ZD-GS1000石墨卷材的真實性、準確性和合法性。本站對此不承擔任何保證責任。
點擊圖片查看原圖
