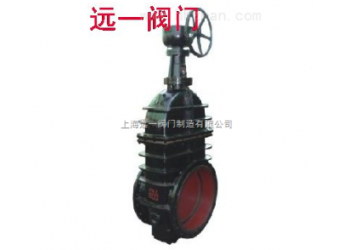

Z542W-1/2型傘齒輪煤氣閘閥用途：
MZ542W-1系列傘齒輪煤氣閘閥，適合介質為：高爐煤氣、焦爐煤氣、發生爐煤氣、水煤氣、油煤氣等各種污煤氣，及液化氣、天然氣、礦井瓦斯等潔凈煤氣。主要用于煤制氣、冶金、焦化等行業的制氣和城市煤氣輸配管網上。
暗桿閘閥的傳動螺紋位于體內部，在啟閉過程中，閥桿只做旋轉運動，閘板在閥體內升降，因此，閥門的高度尺寸小。暗桿閘閥，通常在閥蓋上方裝設啟閉位置指示器，以適用于船舶、管溝等空間較小和粉塵含量大的環境。
Z542W-1/2型特點：
1、閥門底部設有排污箱，便于清掃污垢雜質，并可順利通過管道清掃器。
2、閥桿采用大導程式螺紋傳動，能實現快速啟閉。
3、采用磨擦助力極小、能自動潤滑、且耐煤氣和各種腐蝕氣體的高性能填料，操作靈活，密封可靠。
4、密封性能優良，操作中能自動鏟除密封面污垢，保持嚴密的密封。
5、流體阻力小。閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。
6、啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。
7、介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截斷的目的。便于安裝，適用于介質的流動方向可能改變的管路中。
Z542W-1/2型性能規范：
| 型號 | 公稱壓力 MPa | 試驗壓力 | 工作溫度℃ | 適用介質 | |
| 強度（水） | 密封（水） | ||||
| Z942W | 0.1 | 0.2 | 0.11 | ≤100 | 煤氣 |
主要零件材料:
| 零件名稱 | 材料 |
| 閥體 | HT200灰鑄鐵 |
| 閥蓋 | HT200灰鑄鐵 |
| 手輪 | HT200灰鑄鐵 |
| 閥板 | 本體 |
| 閥桿 | 45*碳素鋼 |
| 填料 | 油浸石棉盤根 |
主要外形及連接尺寸：
| 公稱通徑 DN（mm） | 主要結構尺寸 | 重量 （Kg） | ||||||||
| L | D | D1 | D2 | b | z--d | H | H1 | Do | ||
| 300 | 330 | 435 | 395 | 362 | 24 | 12—23 | 1220 | 1074 | 450 | 420 |
| 350 | 330 | 485 | 445 | 412 | 26 | 12—23 | 1380 | 1244 | 450 | 480 |
| 400 | 330 | 535 | 495 | 462 | 28 | 16—23 | 1540 | 1291 | 500 | 530 |
| 450 | 330 | 590 | 550 | 518 | 28 | 16—23 | 1680 | 1486 | 560 | 610 |
| 500 | 350 | 640 | 600 | 568 | 30 | 16---23 | 2030 | 1606 | 640 | 850 |
| 600 | 390 | 735 | 705 | 670 | 30 | 20---25 | 2380 | 1895 | 640 | 1200 |
| 700 | 430 | 860 | 810 | 775 | 32 | 24---25 | 2460 | |||
| 800 | 470 | 975 | 920 | 880 | 34 | 24---30 | 2660 | |||
| 900 | 510 | 1075 | 1020 | 980 | 36 | 24---30 | ||||
| 1000 | 550 | 1175 | 1120 | 1080 | 36 | 28---30 | ||||
