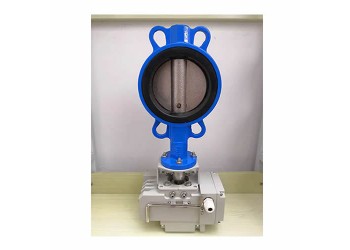

江森電動調節蝶閥，電動雙位蝶閥AC220V
電動蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠，聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。現有一種比較先進的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無摩擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。
產品概述
公稱通徑
DN（mm）
20-1600
公稱壓力
PN(MPa)
0.6
1.0
試驗壓力Ps（MPa）
強度試驗
0.9
1.5
密封試驗
0.006
1.1
氣密封試驗
0.6
0.6
適用介質
空氣、水、污水、蒸氣、煤氣、油品等
驅動形式
手動、蝸桿蝸輪傳動、氣傳動、電傳動
材質說明：
零件名稱
材 料
閥 體
各種橡膠 聚四氟
蝶 板
灰鑄鐵 球墨鑄鋼 鑄鋼
密封圈
球墨鑄鋼 鑄鋼 合金鋼 不銹鋼 不銹鋼及特殊材料
閥 桿
2Cr13 不銹鋼
填 料
O型圈 柔性石墨
蝶閥密封材料選用和適用溫度
材料品種
氯丁橡膠
丁腈橡膠
乙丙橡膠
聚四氯乙烯
硅橡膠
氟橡膠
代號
X或orj
XA或or
JA
Xb或or
JB
XC、JC或orF
XD或or
JD
XE或or
JE
耐較高溫度
82℃
93℃
150℃
232℃
250℃
204℃
耐較低溫度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
適用工作溫度
≤65℃
≤80℃
≤120℃
≤200℃
≤200℃
≤180℃
