新款SXYD水封泄爆引壓導爆管內部結構圖

一、主要作用
保證瓦斯抽采系統設備的安全運行，防止因意外爆炸造成設備損壞，在瓦斯抽放系統管路上安裝有水封阻火泄爆裝置。現有的水封阻火泄爆裝置存在以下問題；一是未安裝導爆管，將爆炸沖擊波泄爆至瓦斯泵房內，留下安全隱患；二是安裝了導爆管，導爆管的固定、支撐點分別在抽采泵房房頂和泄爆桶處，泄爆后無法更換泄爆片，危及抽采泵站的安全運行。

二、產品介紹

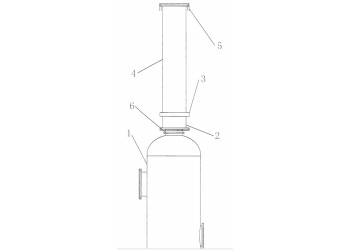

本實用新型一種泄爆導爆裝置，屬于煤礦安全抽采設備技術領域，特別是涉及一種泄爆導爆裝置。采用了新型設置了鋼結構支架和鋼平臺，將導爆管的支撐點從泄露桶轉移到支撐平臺，減輕了導爆桶的負擔的同時增加了導爆管的穩固性。包括：泄爆桶、泄爆片、標準變徑管、波紋管軟連接、導爆管、鋼結構支架和鋼平臺，泄爆片設置在泄爆桶和標準變徑管之間，泄爆桶的頂端與標準變徑管的底端通過法蘭連接固定在一起并將泄爆片壓緊，標準變徑管的頂端通過法蘭與波紋管軟連接的頂端通過法蘭與導爆管的底端連接固定，導爆管的頂端穿過房頂平臺并伸出房頂平臺外，所述鋼結構支架為由多根鋼柱搭建而成的空間結構，泄爆桶位于鋼結構支架內，鋼平臺位與鋼結構支架頂部由鋼結構支架支撐，且鋼平臺位與波紋管軟連接和房頂平臺之間，導爆管穿過鋼平臺。本實用新型用于泄爆導爆，可方便的更換泄爆片。


信科宣主營純機械產品，不需要安標證，可放心選購。
聯系電話：186-0628-4403
聯系人：韓經理
