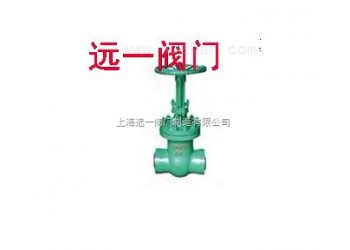

NKZ41H-16C/NKZ41H-25/NKZ41H-40/NKZ61H-16C/NKZ61H-25/NKZ61H-40真空閘閥連接形式分法蘭、焊接兩種,驅動方式有手動、電動兩種。該閥門適用于工作溫度≤425℃和≤550℃,工作介質為水、蒸汽或空氣的管路上,作為啟閉裝置;尤其適用于火電廠汽機冷凝和真空負壓系統,起真空隔離密封作用。
試驗壓力 Test pressure
|
公稱壓力 PN/MPa Nominal pressure |
試驗壓力/MPa Seal test | ||
|
殼體強度試驗 Shell strength |
上密封試驗 Back seal test |
密封試驗 Seat test |
|
| 1.0 | 1.5 | 1.1 | 1.1 |
| 1.6 | 2.4 | 1.8 | 1.8 |
| 2.5 | 3.8 | 2.8 | 2.8 |
| 4.0 | 6.O | 4.4 | 4.4 |
| 6.4 | 8.6 | 7.O | 7.0 |
| 1O.O | 15.O | 11.O | 11.O |
使用范圍 Applicable
|
產品類型 Product type |
適用介質 Applicable medium |
適用溫度/℃ Applicable temperature |
|
NKZ41H NKZ44H NKZ944H-C型 NKZ941H |
水、蒸汽、空氣 Water,Steam,Air |
≤425 |
|
NKZ41H(Y) NKZ44H(Y)-I型 NKZ944H(Y)-I型 NKZ941H(Y) |
水、蒸汽、空氣 Water,Steam,Air |
≤550 |
