產品詳情：

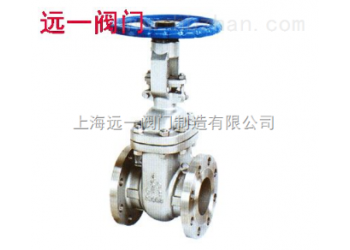

Z41H-10K/20K日標閘閥又稱閘板閥或閘門閥，應用zui廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。

閘閥具有以下優點：

1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

主要零件及材質：

零件名稱	CF8系列	CF3系列	CF8M系列	CF3M系列	WCB系列
閥體/閥蓋	CF8	CF3	CF8M	CF3M	WCB
閘板	CF8	CF3	CF8M	CF3M	WCB
閥桿	F304	F304L	F316	F316L	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	PTFE+304	PTFE+304L	PTFE+316	PTFE+316L	石墨+304
壓蓋	CF8	CF3	CF8M	CF3M	WCB
填料壓環	304	304L	316	316L	1Cr13
螺栓	A193-B8	A193-B8	A193-B8M	A193-B8M	35CrMoA
螺母	A194-8M	A194-8M	A194-8M	A194-8M	45

10K主要連接尺寸及重量：

尺寸	inch	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"
	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	108	117	127	140	165	178	190	203	229	254	267	292	330	356	381	406	432	457	508
H	mm	188	202	225	252	277	323	347	383	457	632	762	895	895	1080	1295	1435	1626	1829	2175
D	mm	90	90	100	100	140	200	250	250	300	300	350	350	400	500	600	600	650	650	700
重量	kg	-	-	-	-	-	23	32	40	63	66	108	171	263	346	488	621	814	992	1492

20K主要連接尺寸及重量：

尺寸	inch	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"
	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	140	152	165	178	190	216	241	283	305	381	403	419	457	502	762	838	914	991	1143
H	mm	155	160	186	216	250	330	368	394	473	660	711	813	1003	1137	1489	1581	2017	2228	2650
D	mm	100	100	125	160	160	250	250	300	300	350	350	400	500	600	600	650	838	889	1092
重量	kg	3.7	4.3	7.1	-	13.1	30	36	61	77	106	153	286	412	576	886	1175	1301	1672	2562
