江森超聲波流量計
簡介
超聲波流量計-固定壁掛式應用于各種液體的長期在線測量，主機和傳感器分開安裝，傳感器安裝在需測量的管道上，主機和傳感器用超聲波流量計專用電纜連接，是目前應用z廣泛的超聲波流量計。
加配溫度傳感器，還可實現熱（冷）量計量功能，可對熱（冷）量進行實時監測。

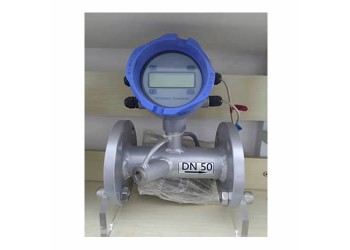

多角度視圖
特點
①可靠性高：采用低電壓多脈沖平衡發射電路，測量精度、受用壽命以及可靠性高。
②測量范圍廣：選用不同型號的傳感器，可實現口徑DN15-DN6000mm管道流量的測量。
③數據接口：RS485串行接口，可通過pc電腦對流量進行升級，支持MODBUS協議：
④抗干擾能力強：采用雙平衡信號差分發射，接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源：
⑤強大的記憶功能：自動記前128日，前10年累積熱量，年月日累積都可以通過MODBUS協議讀出;
⑥熱量測量：配接溫度傳感器，可實現熱（冷）量測量。
技術參數表
類別
性能參數
主機
原理
超聲波時差原理，4字節IEEE754浮點運算
精度
流量優于±1％
顯示
可連接2×10背光型漢子或者2×20字符型液晶顯示器，支持中、英、意三中那個語言
信號輸出
1路4-20mA電流輸出，阻抗0-1K，精度0.1％.
1路OCT脈沖輸出（脈沖寬度6-1000ms，默認200ms）
1路繼電器輸出
信號輸入
3路4-20ma模擬輸入，精度0.1％，可采集溫度，壓力，液位等信號。
可連接三線制PT100鉑電阻，實現熱量測量
數據接口
隔離RS485串行接口，可通過pc電腦對量計進行升級，支持modbus協議
專用電纜
定制雙絞線，一般情況下限于50米;選用RS485通訊，傳輸距離可達千米以上
管道情況
管材
鋼、不銹鋼、鑄鐵、水泥管、銅、pvc、鋁、玻璃鋼等一切質密的管道，允許有襯里
管內徑
15-6000mm
直管段
傳感器安裝點z好滿足：上游10D，下游5D，距泵出口30D（D為管直徑）
測量介質
種類
水、海水、工業污水、酒精，啤酒，各種油類等能傳導超聲波的單一均勻的液體。
溫度
溫度：-30℃-180℃超高溫需訂制
濁度
10000ppm且氣泡含量小
流速
0-±10m/s
工作環境
溫度
主機：-20-60℃：流量傳感器：-30-180℃
濕度
主機：85％RH;流量傳感器：可浸水工作，水深≤2m（注：傳感器灌膠后）
電源
DC8-36V或AC85--264V
功耗
1.5W
