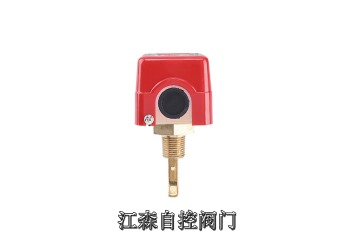

江森水流開關
產品概述
水流開關具有Spdt輸出，性能優(yōu)異，精度高，工作可靠等特點，可安裝在水管和對銅無腐蝕性液體中，當液體流量達到整定速率時，可不到整定點，其一個回路關閉，另一個回路打開，典型應用于連鎖作用或斷流保護的場所。
系列開關僅用0℃以上液體介質，它亦可于高鹽或氯氣的液體，但是非易燃介質。
水流開關可以安裝在戶外，但需注意防雨，可以水平或垂直安裝在管道中，需保持兩邊5倍的管道直徑的均流管道。
水流開關僅用于操作控制而因操作失誤造成人員設備損失，安裝人員有必要增加安全極限控制，報警影視系統，以防控制失效的發(fā)生。
注：流量開關不能遭水擊，如在流量開關下游裝有快速閉合閥，必須使用節(jié)流器。
技術規(guī)范
工作壓力
10bar（1000kpa）
耐壓力
17.5bar（91750kpa）
絕緣電阻
Over 100W.DC500VM
耐壓
AC1500W/1分鐘
觸點壽命
1000K周期
波紋管壽命
500K周期
液體溫度
z高100℃
觸點容量
類型
電壓
電阻負載
照明負載
馬達負載
AC交流
AC125V AC250V
5A 2.5A
44A 22A
5A 2.5A
DC直流
DC115V DC250V
0.3A 0.15A
流量控制范圍
類別
流量范圍
管片
流向片
z小
z大
On-FLow
OFF-FLlow
On-FLow
OFF-FLlow
1
1
15(4.0)
8(2.0)
45(12.0)
41(11.01)
1?
26(6.9)
13(3.4)
75(20.0)
68(18.0)
1?
29(7.0)
20(53)
105(28.0)
94(25.0)
2
2
34（9.0）
17(5.4)
120（32.0）
105（28.0）
2?
60（16.0）
34（9.0）
210（55.0）
188（50.0）
3
68（18.0）
30（8.0）
288（76.0）
275（73.0）
4
3
128（34.0）
64（17.0）
412（109.0）
360（95.0）
5
225（59.0）
113（30.0）
750（198.0）
652（172.0）
6
345（91.0）
172（45.0）
1125（297.0）
975（258.0）
