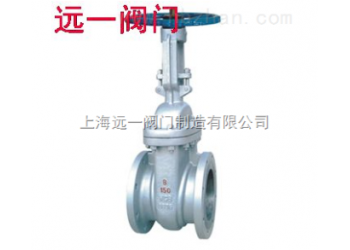

AZ40H-150LB/AZ40H-300LB/AZ40H-600LB美標閘閥適用于 ANSI Class150~2500、PN20~42、JIS10~20K，工作溫度 -29~425℃（碳鋼）及 -40~500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、強氧化性介質及尿素等多種介質。
產品特點：①產品設計制造符合*標準要求，密封可靠，性能優良。②結構設計緊湊合理，造型美觀。③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
產品執行標準
|
設計與制造 |
結構長度 |
法蘭尺寸 |
對焊邊接尺寸 |
壓力 -溫度 |
試驗 -檢驗 |
|
API6D、600 |
ANSI B16.10 |
ANSI B16.5 |
ANSI B16.25 |
ANSI B16.34 |
API598、API6D |
產品性能規范
|
公稱壓力 （LB） |
強度試驗 |
水密封試驗 |
氣密封試驗 |
|||
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5～0.7 |
60～100 |
|
300 |
7-8 |
1125 |
5.6 |
815 |
||
|
600 |
15.3 |
2225 |
11.2 |
1630 |
||
|
900 |
23.1 |
3350 |
16.8 |
2440 |
||
|
1500 |
38.4 |
5575 |
28.1 |
4080 |
||
|
2500 |
64.6 |
9367 |
47.4 |
6873 |
||
主要零件材料及性能
|
體、蓋、瓣 |
閥桿 |
密封面 |
墊片 （環） |
填料 |
工作溫度 （℃） |
適用介質 |
|
WCB |
2Crl3 |
13Cr |
增強柔性石墨 |
柔性石墨 |
≤425 |
水、蒸汽、油品 |
|
≤450 |
||||||
|
WC1 |
38CrMoA1 |
|||||
|
C6 |
≤540 |
|||||
|
WC9 |
≤570 |
|||||
|
C5 C12 |
≤540 |
|||||
|
CF8 |
F304 |
≤600 |
硝酸、尿素 |
|||
|
CF3 |
F316 |
|||||
|
CF8M |
F304L |
|||||
|
CF3M |
F316L |
