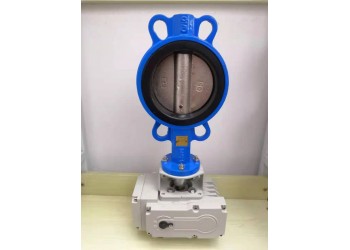

江森軟密封電動蝶閥
產品概述
軟密封電動蝶閥使用，化工，建材，電站，玻璃等行業中的通風，環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。
特點介紹：
1. 采用中線式蝶板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊，重量輕，便于安裝，流阻小，流通量大，避免高溫膨脹的影響，操作輕便。
2. 內無連桿，螺栓等，工作可靠，使用壽命長等。可以多工位安裝，不受介質流向影響。
電動對夾蝶閥的工作原理是什么呢？
電動對夾蝶閥是電動蝶閥的一種，按密封材質可以分為軟密封和硬密封的，軟密封適用于常溫常壓的環境之中，硬密封則適宜在高溫高壓環境中使用。電動對夾蝶閥的工作電源通常有：AC220V，AC380V，DC24V，輸入信號有4-20mA，0-10V等弱電信號。
電動對夾蝶閥有開關型和調節型兩種，開關型的是在管道中做流體截斷使用，調節型的電動蝶閥做調節流量使用，可以做到非常精準的流量調節。
電動對夾蝶閥通常安裝在比較復雜危險的工況環境，它的開關狀態通常不能夠直接去實地檢查，需要有反饋信號，調節型電動蝶閥自身帶有反饋信號，而開關型電動對夾蝶閥可根據客戶的需求來選擇是否安裝反饋信號。
電動對夾蝶閥的驅動力是電能，通過電動執行器來驅動閥桿旋轉，從而帶動蝶板運動實現閥門的啟閉，也可通過信號控制系統精確的控制閥門開度。從而對管道中的介質進行調節和控制。此外，電動蝶閥通常還會配備一個手動操作功能，在斷電或者電路不通時，可以通過人工操作來開關閥門。
主要零部件材料
|
零件名稱 |
材料 |
|
閥體 |
WCB、QT450-10、HT200、HT250 |
|
蝶板 |
WCB、QT450-10、HT200、HT250 |
|
閥軸 |
2Cr13 |
|
密封圈 |
丁腈耐油橡膠 |
|
填料 |
柔性石墨 |
執行標準
|
制造標準 |
GB/T 122387-89 |
|
法蘭標準 |
GB9113-2000、GB17241.6-1998 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T 13927-92 |
