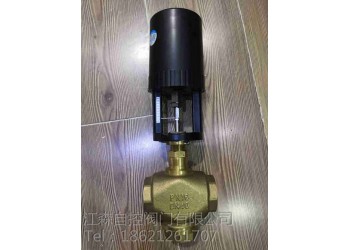

江森電動三通調節閥
產品概述
VA7200電動調節閥是由作用力1000N電動執行器與口徑DN20-DN65調節閥體組合而成的電動調節閥系列，其廣泛應用于空調制冷，采暖以及樓宇自動控制系統中，可精確調節系統中的介質流量，從而達到控制溫度，濕度，壓力和節能的目的。
產品特點：
1.執行器之家采用鋁壓鑄成型（表面經噴砂烤漆處理）外殼用ABS工程塑料，體積小，重量輕。
2.執行器選用可逆同步電機，具有過載限位開關保護功能，帶限位開關，執行器電機自行停止。
3.工作電壓：AC24V±10% 50/60Hz(也可以訂制選用AC220V）
4.控制信號：開關/浮點信號 模擬：0-10V/4-20MA
反饋輸出可選電壓0（2）— 10VDC或電流信號0（4）-20ADC
5.閥門可選用不同工作介質及溫度。
6.風門結構有兩通單座閥，三通分流閥及三通合流閥。
閥體技術參數：
閥體型號
DN25
DN32
DN40
DN50
DN65
閥桿行程
20
20
20
20
20
壓差
1.0
0.75
0.5
0.3
0.2
流量系數KV值
10
16
25
4
63
公稱壓力
1.6mpa
液體溫度
水-10℃-95℃ 蒸汽-10℃-180℃
介質
冷/熱水，蒸汽等
材
質
閥體
黃銅，不銹鋼
閥芯
黃銅，不銹鋼
閥桿
不銹鋼
密封
四氟填充，V型密封，彈簧自補償
泄漏量
單座閥小于KV值得0.04%
外形尺寸
閥體通徑
DN40
DN50
DN65
DN80
DN100
DN125
DN150
DN200
長度（L）
200
230
290
310
350
400
480
500
高度（H1）
435
445
475
485
500
535
550
650
高度
二通
85
95
115
125
150
175
200
240
三通
140
150
175
180
215
235
260
300
D/DN
150/84
165/99
185/118
200/132
220/156
250/184
285/211
340/266
K/孔數
110/4
125/4
145/4
160/8
180/8
210/8
240/8
295/8
連接管徑
G1-1/2
G2
G2-1/2
G3
G4
G5
G6
G8
