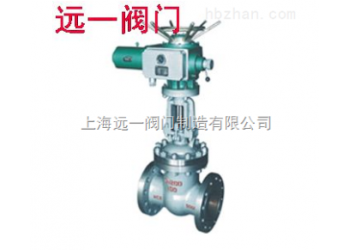

防爆電動閘閥使用說明:
Z9B41H/Y-16C/25/40/64/100/160P/R/RL防爆電動閘閥型,鑄鋼，碳鋼，不銹鋼材質PN16~PN200 鋼制楔式閘閥：法蘭連接形式、明桿楔式剛性單閘板，閥座密封面材料為不銹鋼，公稱壓力 PN16~PN200，閥體材料為碳素鋼（Z9B41H-16C Z9B41H-25 Z941Y-16C Z9B41Y-25 Z9B41H-40~200）、不銹鋼（Z9B41W-16P Z9B41W-25P Z9B41Y-16P Z9B41Y-25P Z9B41W-16R Z9B41W-25R Z9B41Y-16R Z9B41Y-25R Z9B41H-40P~200P Z9B41H-40R~200R）、合金鋼（Z9B41Y-16I Z9B41Y-25I Z9B41Y-16V Z9B41Y-25V Z9B41H-40I~200I）的閘閥。
Z9B41防爆電動閘閥適用于工作壓力 1.6~20.0MPa，工作溫度 -29℃~570℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。
Z941H/Y電動閘閥簡單地說就是用電動執行器控制閥門,從而實現閥門的開和關。其可分為上下兩部分，上部分為電動執行器，下半部分為閥門。電動閘閥分為兩種，一種為角行程電動閥：由角行程的電動執行器配合角行程的閥使用，實現閥門90度以內旋控制管道流體通斷；另一種為直行程電動閥：由直行程的電動執行器配合直行程的閥使用，實現閥板上下動作控制管道流體通斷。通常在自動化程度較高的設備上配套使用,本閥水平安裝調節精度*、電動閘閥操作原理：電動閘閥通常由電動執行機構和閥門連接起來，經過安裝調試后成為電動閥。電動閘閥使用電能作為動力來接通電動執行機構驅動閥門，實現閥門的開關、調節動作。從而達到對管道介質的開關或是調節目的。閥體材質為：鑄鋼、碳鋼、不銹鋼、鉻鉬鋼。鋼制楔式閘閥：法蘭連接形式、明桿楔式剛性單閘板，閥座密封面材料為不銹鋼，公稱壓力PN16~PN200，閥體材料為碳素鋼（Z941H-16C Z941H-25 Z941Y-16C Z941Y-25 Z941H-40~200）、不銹鋼（Z941W-16P Z941W-25P Z941Y-16P Z941Y-25P Z941W-16R Z941W-25R Z941Y-16R Z941Y-25R Z941H-40P~200P Z941H-40R~200R）、合金鋼（Z941Y-16I Z941Y-25I Z941Y-16V Z941Y-25V Z941H-40I~200I）的閘閥。Z941 閘閥適用于工作壓力 1.6~20.0MPa，工作溫度 -29℃~570℃的石油、化工、水力、火力電站各種系統的管路上，輸入4-20mA信號及380VAC、220VAC電源即可控制運轉，切斷或接通管路介質。連接方式：法蘭、對焊、承插、焊接等方式。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。
電動閘閥結構與特點：
1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合*標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Slite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
