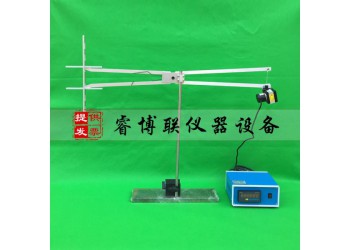

BWG350波紋管內徑測量?jī)x 波紋管環剛度內徑測量?jī)x 環剛度試驗內徑測量?jī)x 波紋管環剛度試驗內徑測量?jī)x 波紋管內徑變形量測定儀 GBT9647-2003 波紋管內徑典型裝置 混凝土預應力波紋管內徑測量?jī)x

一、簡介：

波紋管內徑測量?jī)x用于預應力混凝土橋梁用波紋管環剛度試驗內徑測量。滿足交通部《JT/T529-2016 預應力混凝土橋梁用塑料波紋管》和《GB/T9647-2015熱塑性塑料管材環剛度的測定》的要求。

二、波紋管內徑測量?jī)x主要技術指標：

1、測量波紋管規格：Φ50mm～Φ350mm

2、測量分辨率：0.01mm

3、測量精度：±1%

4、LED數字顯示

5、電源：220V×50Hz

6、重量：5kg

三、安裝：

1、磁力表座與工作臺吸合。

2、磁力表座立桿與機架U型塊固定，保證垂直、牢固。

3、拉線端頭與活力臂連接。

4、位移傳感器的五芯接頭與數顯表插接。

5、接上220V電源。

四、操作：

1、打開數顯表的開關按鈕。

2、測量波紋管壓縮變形時，把活動臂深入到波紋管內，然后按數顯表上RST（黃色）按鍵清零。

3、開始做試驗。

五、波紋管內徑測量?jī)x使用說明：

一）、根據波紋管試樣直徑選擇《標尺》長度，將《標尺》掛在兩個測量端的轉動軸銷釘處，位置必須相同。調整磁力表座手柄加緊的Φ12立桿傾斜角度，使《標尺》（或者編碼器拉繩）與波紋管試樣軸心線垂直。緊固螺絲手柄。

二）、測量波紋管的內徑

將儀表電源打開，按下功能鍵（MO）2秒以上，進入?yún)?shù)設定狀態，屏幕顯示di一個參數Fn00，按功能鍵（MO），直到Fn04（初始值），按下確定鍵EN，用↑↓來改變初始值，用（MO）移位，使初始值變?yōu)?/span>1000，再按EN確認，再按鍵RST退出。再把測量端放入100mm（或者200mm、300mm）的《標尺》內，再按鍵RST，屏幕顯示100.00（或者200.00、300.00）。然后把測量端放入需要測量波紋管內徑的管內，等數值穩定后讀取數值，則該數值為該波紋管的內徑。
