GBT17194-1997金屬導管量規 金屬管量規 剛性金屬導管z小外徑量規 非剛性金屬導管z小外徑量規 電工套管量規 PVC平導管量規

一、產品標準依據

滄州中亞試驗儀器有限公司生產的金屬導管量規符合《GB20041電氣安裝用導管系統通用要求》、《GBT 17194-1997 電氣導管 電氣安裝用導管的外徑和導管與配件的螺紋》。

二、金屬導管量規選擇方法：

1、測量導管z大外徑：GBT17194-2導管z大外徑的環規

2、測量導管z小外徑：GBT17194-3a/3b（剛性/非剛性）

3、測量導管外螺紋：GBT17194-4外螺紋通(T)/止(Z)環規

4、測量導管內螺紋：GBT17194-5內螺紋通(T)/止(Z)塞規

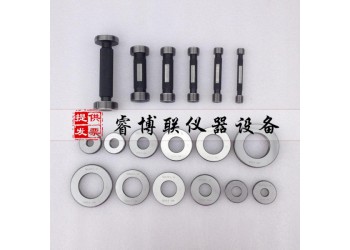

三、金屬導管量規技術參數：

1、GBT17194-2導管z大外徑的環規：6、8、10、12、16、20、25、32、40、50、63、75，共12件

2、GBT17194-3a剛性金屬導管z小外徑量規：6、8、10、12、16、20、25、32、40、50、63、75，共12件

3、GBT17194-3b非剛性金屬導管z小外徑量規：6、8、10、12、16、20、25、32、40、50、63、75，共12件

4、GBT17194-4外螺紋通(T)/止(Z)環規：6、8、10、12、16、20、25、32、40、50、63、75，共12付

5、GBT17194-5內螺紋通(T)/止(Z)塞規：6、8、10、12、16、20、25、32、40、50、63、75，共12付

四、金屬導管量規使用方法：

1、檢測導管z大外徑：試樣長度依據標準要求，選擇《GBT17194-2導管z大外徑的環規》無需過分用力便能使環規通過整段導管試樣時，該導管試樣為合格。正常情況下，有保護性涂鍍層的導管應在涂鍍前進行此項試驗。

2、檢測金屬剛性導管z小外徑：試樣長度依據標準要求，選擇《GBT17194-3a剛性金屬導管z小外徑量規》不過分用力，量規就不可能通過整段導管時，該導管試樣為合格。

3、檢測非金屬剛性導管z小外徑：試樣長度依據標準要求，選擇《GBT17194-3b非剛性金屬導管z小外徑量規》在自重作用下，環規不能通過整段導管時，該導管試樣為合格。

4、檢測導管與配件的外螺紋：試樣長度依據標準要求，選擇《GBT17194-4外螺紋通(T)/止(Z)環規》，無需過分用力便可把螺紋環規(T)旋入導管的螺紋中；而不過分用力，就無法使螺紋環規(Z)通過螺紋，則該導管試樣的外螺紋為合格。

5、檢測導管與配件的內螺紋：試樣長度依據標準要求，選擇《GBT17194-5內螺紋通(T)/止(Z)塞規》，無需過分用力便可把螺紋塞規(T)旋入導管的螺紋中去；而不過分用力就無法使螺紋塞規(Z)通過螺紋，該配件試樣的內螺紋為合格。
