GB2099-1插座拔出力試驗裝置 插座拔出力試驗機 插頭插座量規

一.產品概述：

本裝置是用于檢測插頭從插座拔出所需要的力是否在規定的范圍之內的試驗儀器.它符合IEC884-1、GB2099等標準，它是電器附件、家用電器制造廠家、質量檢測部門和科研單位檢測日用電器產品不可缺少的裝置。

二.技術要求：

1．插座z大拔出力應符合表1要求。

將標準規定的z大拔出力（主砝碼、附加砝碼、夾緊裝置、砝碼盤試驗插頭合起來的總的力），施加在試驗插頭上，插頭應從插座脫出。

2．z小拔出力應符合表1規定

將標準規定的z小拔出力（即符合本標準規定的試驗插銷

<單插銷>，該插銷的總質量應等于表中規定值）的量規插入插座中每個單獨的插套里，在30秒內量規不得從插套里脫出。

3.砝碼選擇

主砝碼、附加砝碼、夾緊裝置、砝碼盤和試驗插頭的重量

詳見表2，使用者應表1規定選用合適的重量進行試驗。

4.結構特點

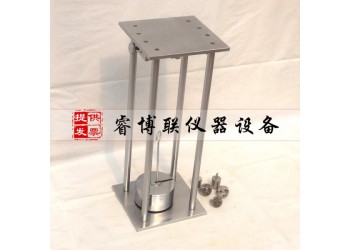

本裝置由安裝頂板A下的夾緊裝置D、主砝碼F和砝碼盤E組成，本裝置框架內高550mm，兩立柱軸線間距離為150mm，具體形狀見圖1。

5.試驗標準插頭

試驗插頭的插銷為硬化處理的鋼制品，并精細倒圓。插銷在有效的長度內，表面粗糙度不超過8μm，插銷之間的尺寸為GB1002的標稱尺寸，偏差為±0.05mm，單插銷尺寸應符合GB1002標準規定，其它同上。

三.試驗方法：

1. z大拔出力的測定

將帶有z大尺寸插銷的試驗插頭插入插座，并從插座拔出10次。

將插座固定在圖1所示的試驗裝置的安裝板A上（安裝板可自行用木板制作），使插座的插孔朝下。

將試驗插頭插入插座，用夾緊裝置D將承載主砝碼F和附

加砝碼G的砝碼盤E掛在試驗插頭上。附加砝碼所施加的力應等于表1所示的z大拔出力的1/10。（根據表2進行選擇）。

將主砝碼掛在插頭上，掛時不得搖晃。必要時，使附加砝碼從50mm的高度跌落到主砝碼上。

例如10A兩極帶接地的插座z大拔出力為50N，那么試驗插頭、夾緊裝置、主砝碼、砝碼盤的合力為45N，附加砝碼為5N，當?shù)扔?/span>z大拔出力的力施加在插頭時，插頭應脫出插座。如果插頭不脫出，可將附加砝碼從50mm的高度跌落到主砝碼上，插頭應從插座脫出。

2. z小拔出力的測定

a)選擇試驗插銷量規：如果插座能讓不同尺寸 的插銷的插頭插入，應選用相應的z小尺寸。

b)用冷的化學脫脂劑，例如：三氯乙烯或石油醚等將插銷的油脂擦掉。

注：使用上述試驗液體時，要采取足夠的預防措施，防止吸入毒氣。

c)將插座固定在圖1所示裝置上。

d)將試驗插銷量規輕輕插入插座插套中，插座要保持水平狀態，量規則垂直朝下。在30s之內，量規不得從插套里脫落。每個插套應經受此項試驗。
