QBT3631-6聚氯乙烯塑料波紋管沖擊試驗機 塑料波紋管沖擊試驗儀 低溫沖擊試驗儀
一、波紋管沖擊試驗機特點及用途：
本試驗機適用于多種塑料管、塑料波紋管等作沖擊試驗，確定管材破壞所需的沖擊能量值,從而確定其沖擊強度，符合GB/T 14823.2-1993《電氣安裝用導管 特殊要求--剛性絕緣材料平導管》、JG/T 3050-1998《建筑用絕緣電工導管及配件》及ZBG33008《聚氯乙烯塑料波紋電線管》等要求。本試驗機結構簡單，操作方便，直觀可靠，因此應用愈來愈廣泛。
二、波紋管沖擊試驗機技術參數：
1、z大沖擊能量：1.8J
2、z大沖擊高度：180mm
3、重錘質量：1Kg 0.5Kg 0.25Kg
4、間隔鋼塊端部 曲率半徑：R300mm
5、工作臺類型：平板型或120度V型
6、外形尺寸：300×140×670mm
7、重量：20Kg
三、波紋管沖擊試驗機結構說明：

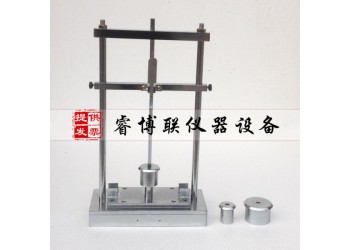

波紋管沖擊試驗機由底座、立柱、導桿、錘和掛鉤等組成。
四、波紋管沖擊試驗機操作：
1、將波紋管沖擊試驗機放置平穩，底座下面墊上膠版。
2、將波紋管沖擊試驗機擦拭干凈，立柱及導桿上注入稀油。
3、松開禁錮螺釘，提起導桿，將錘放在掛鉤上，再將間隔鋼塊放在導桿底部。
4、將試樣放在墊板上，并將間隔鋼塊的球面部分與試樣z高點接觸。
5、導桿為圓形，自下而上有四條刻度線，代表的相應的高度。將0刻度線與間隔鋼塊上部平齊后，擰緊緊固螺釘。
6、松開止動螺釘，移動橫梁，使錘底部與所需高度的刻度線齊平，然后擰緊止動螺釘。
7、同時按動兩只掛鉤，使錘落下，通過間隔鋼塊沖擊試樣。
8、提起間隔鋼塊，取下試樣，觀察有無裂痕或破損。
9、實驗完畢，應將錘、墊板、間隔鋼塊等部位擦拭干凈，放置干燥處保存，切勿在無試樣的情況下進行沖擊。
