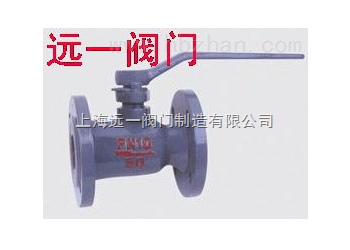

閘閥式高溫球閥概述：
QZ41M-16/25（C，P，R）閘閥式高溫球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點。高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃。
性能參數:
|
型號 |
公稱壓力 （MPa） |
強度試驗壓力 （MPa） |
密封試驗壓 （MPa） |
適用溫度 （℃） |
適用介質 |
| QZ41M/F-16 | 1.6 | 2.4 | 1.8 | -28～+300 | 導熱油、水、蒸汽、氣體、油品、腐蝕性介質、 |
| QZ41M/F-25 | 2.5 | 3.8 | 2.8 | -28～+350 |
主要零部件材料:
| 序號 | 零部件名稱 | 材料 |
| 1 | 閥體 | 鑄鐵、碳素鋼、鑄不銹鋼 |
| 2 | 密封圈 | 高強度耐磨碳結石墨≤300℃ 對蒞聚苯、溫度≤350℃ |
| 3 | 球 | 不銹鋼 |
| 4 | 填料 | 聚四氟乙烯 |
| 5 | 填料壓蓋 | 鑄鐵、碳素鋼、鑄不銹鋼 |
| 6 | 閥桿 | 碳素鋼、鉻不銹鋼 |
| 7 | 手柄 | 碳鋼 |
主要技術參數:
| 型號 | 規格 | 尺寸 | |||||||
| L | D | D 1 | D 2 | z-φd | H | b | |||
| QZ41M/F-16 | 15 | 130 | 95 | 65 | 45 | 4-14 | 85 | 14 | |
| 20 | 150 | 105 | 75 | 55 | 4-14 | 95 | 16 | ||
| 25 | 160 | 115 | 85 | 65 | 4-14 | 103 | 16 | ||
| 32 | 180 | 135 | 100 | 78 | 4-18 | 105 | 18 | ||
| 40 | 200 | 145 | 110 | 85 | 4-18 | 120 | 18 | ||
| 50 | 250 | 160 | 125 | 100 | 4-18 | 195 | 20 | ||
| 65 | 265 | 180 | 145 | 120 | 4-18 | 195 | 20 | ||
| 80 | 280 | 195 | 160 | 135 | 8-18 | 215 | 22 | ||
| 100 | 300 | 215 | 180 | 155 | 8-18 | 253 | 24 | ||
